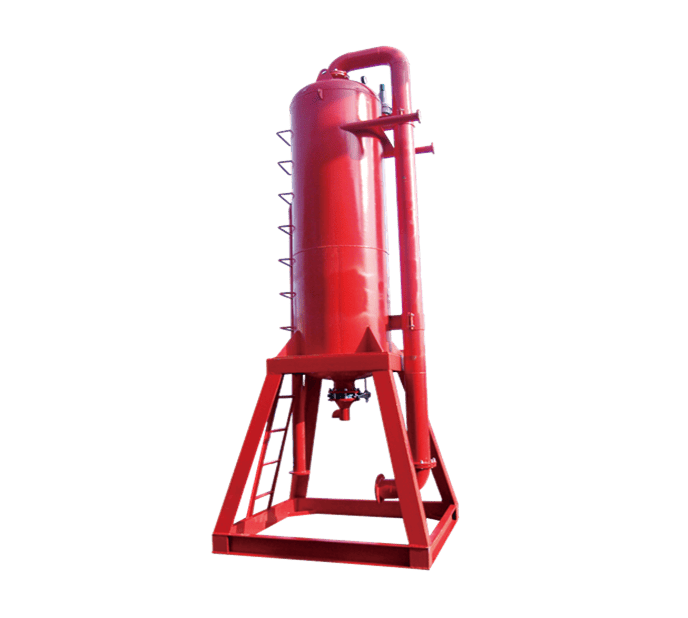

فاصل الغاز والطين

ضمان السلامة والتحكم باستخدام فاصل غاز وطين موثوق

فصل فعال للغاز من سوائل الحفر
قدرة على التعامل مع غاز H₂S والغازات الخطرة
مقاومة عالية للتآكل وتصميم منخفض الصيانة
هيكل مدمج وسهولة النقل

اطلب عرض سعر تحميل الكتيب

ضمان السلامة والتحكم باستخدام فاصل غاز وطين موثوق

"أثناء عمليات الحفر، يمكن أن تختلط غازات التكوين الخطرة مع سائل الحفر، مما يؤدي إلى مخاطر خطيرة تتعلق بالتحكم في الآبار، ومخاطر الحرائق، واحتمالية حدوث فوران البئر. يُعد فاصل الغاز والطين (Mud Gas Separator)، المعروف أيضًا باسم Poor Boy Degasser أو Gas Buster، جهاز أمان أساسيًا يعمل على إزالة الغاز الحر بكفاءة من تيار الطين قبل وصوله إلى الهزازات الغربالية وخزانات الطين.

تم تصميم فاصل الغاز والطين الخاص بنا للعمل في عمليات الحفر البرية والبحرية على حد سواء، حيث يوفر أداءً قويًا وموثوقًا في ظل ظروف تدفق الغاز المفاجئ عالي الضغط (High-Pressure Gas Kicks) وظروف التدفق العالي."

المستندات ذات الصلة

ضمان السلامة والتحكم باستخدام فاصل غاز وطين موثوق

فاصل الغاز والطين

تحميل الكتيب

الميزات الفوائد

حجرة فصل كبيرة

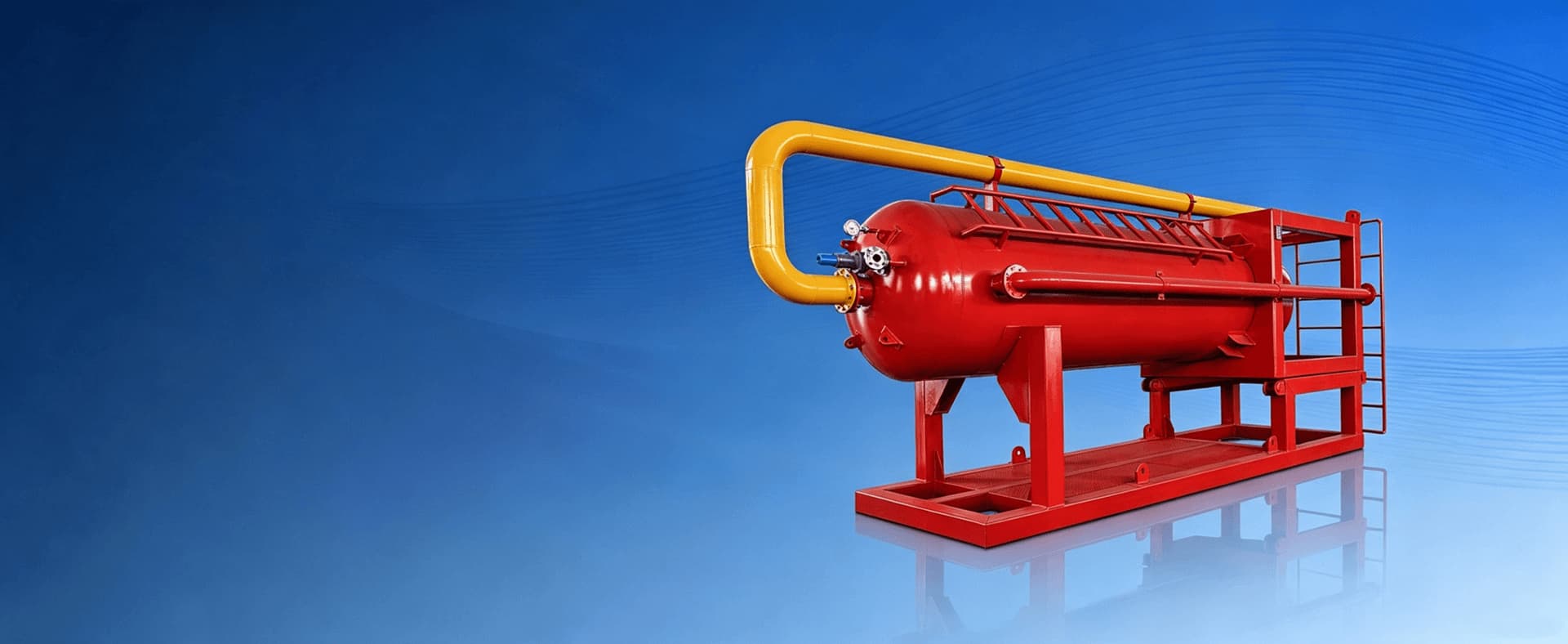

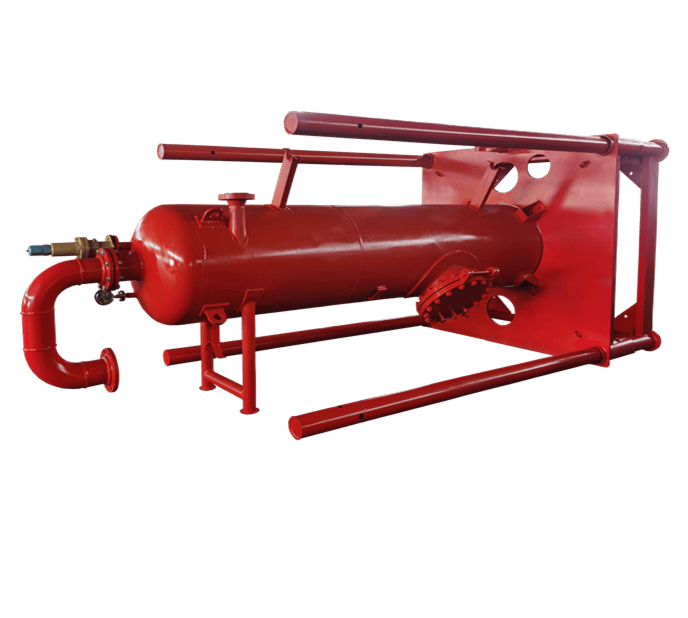

تصميم رأسي أو أفقي مزود بحواجز داخلية عالية الكفاءة لتحقيق أقصى فصل للغازات المتحررة.

قدرة معالجة عالية

يتعامل مع معدلات تدفق سائل الحفر التي تصل إلى 200–360 م³/ساعة وكميات كبيرة من الغاز.

نظام تخفيف الضغط والسلامة

مزود بصمامات تخفيف الضغط، وفتحات رؤية، ونظام تحكم في مستوى السائل لضمان التشغيل الآمن.

هيكل للخدمة الشاقة

مثبت على قاعدة انزلاقية (Skid Mounted) ومصنوع من مواد مقاومة للتآكل (فولاذ كربوني مع طلاء داخلي أو خيارات من الفولاذ المقاوم للصدأ).

وصلة ذراع الشعلة وخط التنفيس

توجيه آمن للغاز المفصول إلى نظام الشعلة أو مكدس التنفيس.

الميزات الاختيارية

مزود بأجهزة استشعار رقمية لكشف الغاز، ونظام تحكم تلقائي في مستوى السائل، وأجهزة قياس وتحكم مقاومة للانفجار.

تصميم مدمج ومتنقل

سهولة التكامل مع منصة الحفر والنقل بين مواقع التشغيل المختلفة.

تعزيز سلامة التحكم في الآبار

يفصل الغاز الخطير بسرعة، مما يقلل بشكل كبير من خطر دخول الغاز إلى نظام الطين النشط.

حماية المعدات من التلف

يحمي الهزازات الغربالية، ومضخات الطين، والمعدات اللاحقة من تأثيرات قطع الغاز والتجويف.

تحسين الكفاءة التشغيلية

يحافظ على استقرار خصائص الطين ووزنه، مما يتيح عمليات حفر أسرع وأكثر أمانًا.

الامتثال للمتطلبات التنظيمية

يساعد على تلبية معايير التحكم في الآبار والسلامة الصارمة المطلوبة من قبل مشغلي الحفر والجهات التنظيمية.

متانة عالية وصيانة منخفضة

تضمن جودة التصنيع القوية عمر خدمة طويلًا حتى في بيئات الحفر القاسية.

المواصفات الفنية لفاصل الغاز والطين

المعلمات الفنية لسلسلة BZYQ

الطراز	HYBZYQ800	HYBZYQ1000	HYBZYQ1200
السعة	200-260 م³/ساعة	240-300 م³/ساعة	280-360 م³/ساعة
قطر الخزان	800 مم	1000 مم	1200 مم
المدخل	5 بوصة
المخرج	10 بوصة
خط التهوية	8 بوصة	10 بوصة
الوزن	1650 كجم	2135 كجم	2750 كجم
الأبعاد الكلية	1900×1900×5700 مم	2000×2000×5860 مم	2200×2200×6634 مم

التطبيقات

عمليات استكشاف وتطوير النفط والغاز والحفر.

حفر ميثان طبقات الفحم (CBM).

الآبار الحرارية الأرضية.

الحفر الأفقي والحفر الاتجاهي.

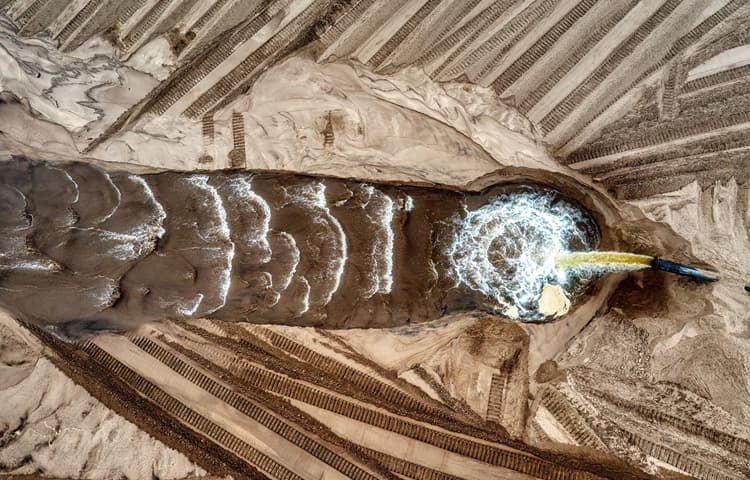

التكامل مع أنظمة التحكم بالمواد الصلبة وإعادة تدوير سوائل الحفر المتكاملة.

النتيجة

يحقق مقاولون الحفر أداءً موثوقًا خلال حالات تدفق الغاز العالي، مع تقليل وقت التوقف غير المنتج (NPT) وتحسين سجلات السلامة التشغيلية الشاملة لمنصات الحفر.

الأسئلة الشائعة حول فاصل الغاز والطين

ما هي الوظيفة الأساسية لفاصل الغاز والطين في عمليات الحفر؟

تم تصميم فاصل الغاز والطين لإزالة كميات كبيرة من الغاز الحر بأمان من سائل الحفر أثناء حالات دخول الغاز إلى البئر أو ظروف التدفق المفاجئ (Kick). ويعمل كجهاز تحكم أولي في الآبار، حيث يمنع وصول الغاز إلى الهزازات الغربالية (Shale Shakers)، ومضخات الطين، وخزانات السطح، مما يقلل من مخاطر انفصال الغاز، ومخاطر الحرائق، والحوادث المحتملة المتعلقة بالتحكم في الآبار.

ما أنواع الغازات وظروف التدفق التي يمكن للفاصل التعامل معها؟

تم تصميم الوحدة للتعامل مع حالات التدفق العالي وكميات الغاز الكبيرة التي تواجه عادةً أثناء عمليات الحفر. ويمكنها التعامل مع معدلات تدفق سائل الحفر التي تصل إلى 200–360 م³/ساعة، مع فصل كميات كبيرة من غاز التكوين المحبوس بكفاءة تحت ظروف ضغط متغيرة. تم تحسين الأداء للتعامل مع حالات تدفق الغاز المفاجئ (Gas Kicks) العابرة، مما يجعلها مناسبة لعمليات الحفر التقليدية وبيئات الحفر عالية المخاطر.

كيف يساهم فاصل الغاز والطين في تحسين سلامة التحكم في الآبار؟

من خلال فصل الغاز الحر بسرعة من تيار سائل الحفر، يساعد الفاصل على تثبيت كثافة الطين ومنع دوران الطين الملوث بالغاز مرة أخرى إلى نظام الدوران النشط. ويعزز ذلك بشكل كبير حواجز التحكم الأولية في البئر، ويقلل من احتمالية انتقال الغاز إلى معدات السطح، ويوفر وقتاً حاسماً للمشغلين للاستجابة أثناء حالات دخول الغاز أو السوائل إلى البئر.

هل يمكن للنظام تحمل ظروف الضغط العالي وحالات تدفق الغاز الطارئة (Kick)؟

نعم. تم تصنيع فاصل الغاز والطين بتصميم هيكلي للخدمة الشاقة وأنظمة حواجز داخلية للتعامل مع تمدد الغاز المفاجئ وظروف التدفق المضطرب. ويتم تركيبه على قاعدة انزلاقية (Skid Mounted)، ومجهز بوصلات لتخفيف الضغط وخطوط تنفيس لضمان تصريف الغاز بشكل منظم وآمن إلى أنظمة الشعلة، مما يحافظ على التشغيل الآمن أثناء ظروف البئر غير الطبيعية.

هل الوحدة متوافقة مع أنظمة الحفر وأنظمة التحكم بالمواد الصلبة (Solids Control) الحالية؟

تم تصميم الفاصل للتكامل السلس مع حزم الحفر القياسية، بما في ذلك أنظمة الهزازات الغربالية، وخزانات الطين، وخطوط الشعلة. ويمكن تركيبه كجزء من أنظمة التحكم بالمواد الصلبة وأنظمة تدوير سائل الحفر المتكاملة في منصات الحفر البرية والبحرية. كما تتيح خيارات التكوين المتعددة إمكانية التكيف مع مختلف تصاميم منصات الحفر ومتطلبات التشغيل.

ما هي متطلبات الصيانة ومستويات الاعتمادية المتوقعة أثناء العمليات الميدانية؟

تم تصميم النظام لتحقيق أداء ميداني موثوق مع الحد الأدنى من متطلبات الصيانة. ويضمن الهيكل الميكانيكي البسيط، والمواد المقاومة للتآكل، وسهولة الوصول إلى المكونات الداخلية تشغيلًا مستقراً في بيئات الحفر القاسية مثل المنصات البحرية، ومنصات الحفر الصحراوية، والمواقع البرية النائية. وتكفي عمليات الفحص الدورية والصيانة الأساسية للحفاظ على أداء خدمة طويل الأمد.
