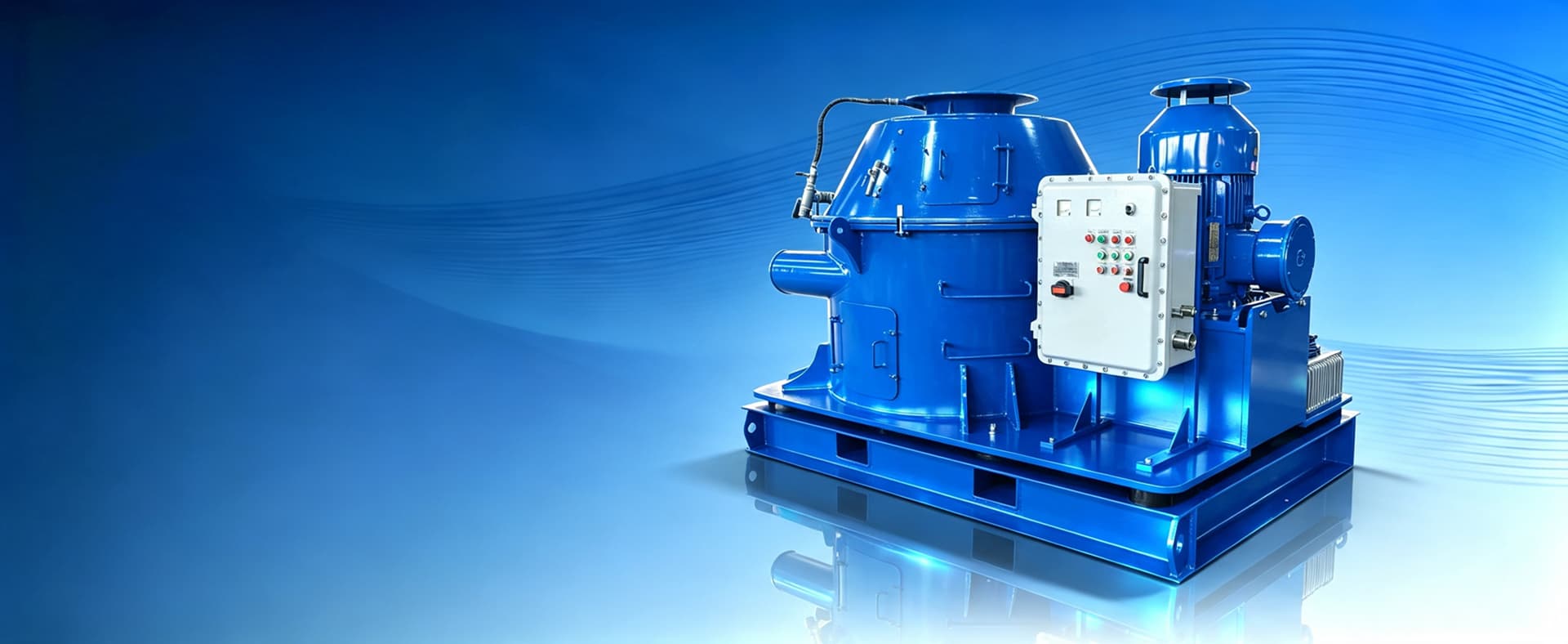

مجفف الفتات الرأسي
حل متقدم لإدارة مخلفات الحفر
- أداء فصل عالي بقوة تصل إلى 420G
- استرجاع منخفض للزيت على الفتات بنسبة 3–5%
- قدرة معالجة عالية تبلغ 30–60 طن/ساعة
- متوافق مع OBM/SBM وتقليل مخلفات الحفر
تعظيم استرجاع السوائل وتقليل المخلفات
في عمليات الحفر الحديثة، تُعد الإدارة الفعالة لفتات الحفر أمرًا أساسيًا للتحكم في التكاليف والامتثال البيئي وتحسين الأداء التشغيلي. يستخدم مجفف الفتات الرأسي، المعروف أيضًا باسم مجفف الفتات (VCD)، قوة الطرد المركزي عالية السرعة لفصل سوائل الحفر عن الفتات بكفاءة، مما يقلل بشكل كبير من محتوى الزيت على الفتات (OOC) ويستعيد طين الحفر القيّم.
المستندات ذات الصلة

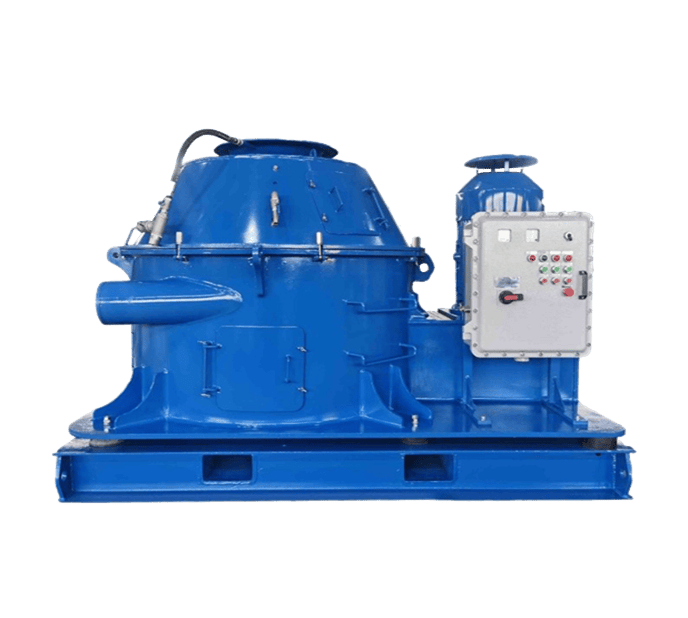

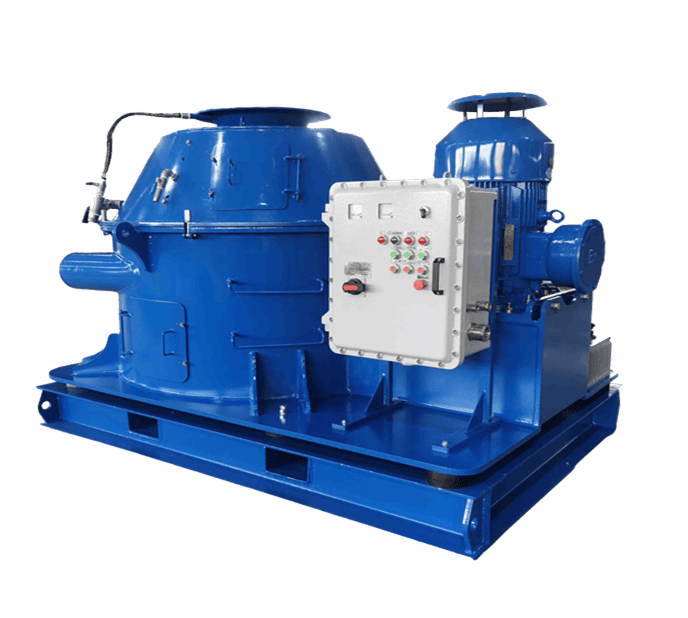

مجفف الفتات الرأسي
أداء بقوة G عالية
تصل القوة إلى 420G (قابلة للضبط في الطرز المزودة بمغير تردد VFD) لتحقيق كفاءة فصل فائقة.
انخفاض الزيت على الفتات
يخفض نسبة OOC إلى 3–5% (أو أقل في ظروف التشغيل المثلى) لفتات OBM/SBM.
قدرة معالجة عالية
30–60 طنًا في الساعة، مناسب لعمليات الحفر ذات الأحجام الكبيرة.
هيكل متين
ريش لولبية بسطح مقسّى (HRC 65)، وشبكات من الفولاذ المقاوم للصدأ، ومحامل عالية الجودة لإطالة عمر الخدمة في الظروف الكاشطة.
تصميم متقدم
نظام شفط هوائي لتنظيف الشبكات، ونظام غسيل، وموازنة فردية للدوار، وخيار VFD لتحسين السرعة.
تطبيقات متعددة
أداء ممتاز مع OBM وSBM، وفعالية متزايدة مع WBM.
توفير التكاليف
استرجاع المزيد من الطين ← تقليل الحاجة إلى سوائل جديدة وخفض تكاليف التخفيف.
الامتثال البيئي
يساعد الفتات الأكثر جفافًا على استيفاء حدود التصريف البرية والبحرية.
الكفاءة التشغيلية
يعمل بسلاسة مع هزازات الصخر الزيتي وأجهزة الطرد المركزي الديكانتر وأنظمة إدارة المخلفات المتكاملة.
الموثوقية
أداء مثبت في بيئات الحفر القاسية حول العالم — منصات الحفر البرية والمنصات البحرية والمشروعات الدولية.
سهولة الصيانة
تغيير سريع للشبكات، ومكونات متينة، وخصائص مراقبة ذكية.
المواصفات الفنية لمجفف الفتات الرأسي
مخطط تدفق عمل مجفف القطع الرأسي
تدخل سوائل الحفر القادمة من جهاز الحفر إلى هزاز الغربال (1) ومنظف الطين (2) عبر مجمع الأنابيب العلوي. ويتم نقل القطع الصخرية الناتجة بعد المعالجة في (1) و(2) إلى مجفف القطع الرأسي (4) بواسطة الناقل اللولبي (3) لإجراء المعالجة. يتم تفريغ المواد الصلبة الناتجة عن المعالجة في مجفف القطع الرأسي عبر مخرج التفريغ (7)، بينما تدخل سوائل الحفر المستعادة (5) إلى خزان طين سوائل الحفر (6). تقوم مضخة التغذية السائلة أو المضخة اللولبية (8) بسحب الطين المستعاد المحتوي على جسيمات صلبة دقيقة وضخه إلى جهاز الطرد المركزي (9) لمعالجته. يتم تفريغ الجزء الصلب عبر منفذ تفريغ المواد الصلبة (10)، بينما تعود سوائل الحفر المعالجة إلى نظام الطين (11).
مناسب بشكل مثالي لتطبيقات طين الحفر الزيتي (OBM)، وطين الحفر الصناعي القائم على السوائل الاصطناعية (SBM)، وطين الحفر المائي المتقدم (WBM)، حيث يوفر هذا الجهاز قطعًا صخرية أكثر جفافًا ومعدلات أعلى لاستعادة سوائل الحفر.
| الطراز | HYBZGZ900 | HYBZGZ900-BP |
|---|---|---|
| السعة | 30-50 طن/ساعة | |
| قدرة التجفيف | OOC≤5% | |
| قطر سلة الغربال | 930 مم | |
| فتحة الغربال | 0.25～0.5 مم | |
| سرعة الدوران | 900 دورة/دقيقة | 0-900 دورة/دقيقة |
| أقصى قوة طرد مركزي | 420G | 0-420G |
| قدرة المحرك الرئيسي | 55 كيلوواط | |
| قدرة مضخة الزيت | 0.55 كيلوواط | |
| قدرة مضخة الغسل | 3 كيلوواط | |
| معيار الحماية من الانفجار | ExdIIBt4/IECEX/A-TEX | |
| الخزانة الكهربائية | Exd | |
| الضغط الإيجابي | نعم | |
| الوزن | 6000 كجم | |
| الأبعاد الكلية | 2645×1800×1880 مم | |
التطبيقات
حفر آبار النفط والغاز (البري والبحري)

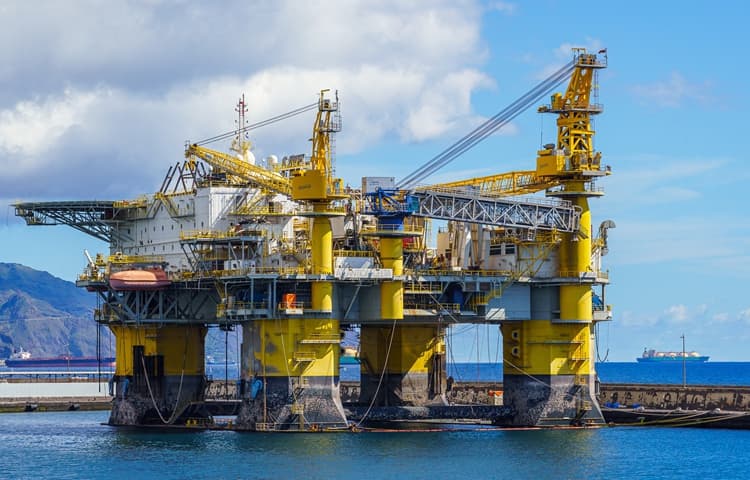

إدارة النفايات في عمليات الحفر البحرية
إدارة نفايات الحفر

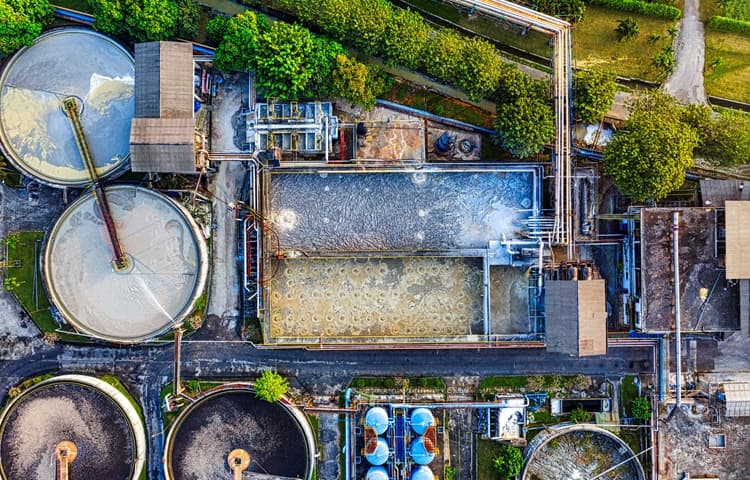

عمليات التصريف الصفري
الحفر الأفقي الموجه (HDD)
حفر آبار الطاقة الحرارية الأرضية وآبار المياه
النتيجة
"استرجاع كبير لسوائل الحفر مرتفعة التكلفة
تقليل حجم المخلفات وتكاليف التخلص منها
تسهيل الامتثال للوائح البيئية الصارمة
خفض تكاليف نقل ومعالجة الفتات
تحسين الاقتصاديات الإجمالية لعمليات الحفر"
تقليل حجم المخلفات وتكاليف التخلص منها
تسهيل الامتثال للوائح البيئية الصارمة
خفض تكاليف نقل ومعالجة الفتات
تحسين الاقتصاديات الإجمالية لعمليات الحفر"
الأسئلة الشائعة حول مجفف الفتات الرأسي
ما الوظيفة الرئيسية لمجفف الفتات الرأسي؟
صُمم مجفف الفتات الرأسي لإزالة سوائل الحفر من فتات الحفر بكفاءة باستخدام قوة الطرد المركزي عالية السرعة. فهو يقلل الزيت على الفتات (OOC)، ويستعيد طين الحفر القيّم، ويساعد المشغلين على تقليل حجم المخلفات مع الحفاظ على الامتثال البيئي في عمليات الحفر.
ما أنواع سوائل الحفر المتوافقة مع النظام؟
صُمم النظام أساسًا للتعامل مع الطين القائم على الزيت (OBM) والطين القائم على المواد الاصطناعية (SBM). ويمكن للتكوينات المتقدمة أيضًا معالجة الطين القائم على الماء (WBM)، مما يجعله مناسبًا لمجموعة واسعة من بيئات الحفر، بما في ذلك آبار الغاز الصخري والمياه العميقة وآبار الضغط العالي ودرجة الحرارة العالية (HPHT).
ما مستوى الأداء المتوقع من حيث الزيت على الفتات (OOC)؟
في ظروف التشغيل المثلى، يمكن لمجفف الفتات الرأسي خفض نسبة الزيت على الفتات إلى نحو 3–5% أو أقل في أنظمة OBM/SBM. وهذا يحسن بشكل كبير الامتثال للوائح التصريف البحرية والبرية مع خفض تكاليف التخلص من المخلفات.
كيف يندمج مجفف الفتات الرأسي في نظام التحكم في المواد الصلبة للحفر؟
يُركب الجهاز عادةً بعد هزاز الصخر الزيتي ومنظف الطين. ويستقبل الفتات المُفرغ عبر ناقل لولبي ويعالجه بشكل إضافي قبل نقل السوائل المستعادة إلى خزان الطين. ويمكن بعد ذلك توجيه المخرجات إلى جهاز طرد مركزي ديكانتر لمعالجة المواد الصلبة الدقيقة، مما يتيح نظامًا لاستعادة الطين ضمن حلقة مغلقة.
ما أهم المزايا التشغيلية لهذا الجهاز؟
تشمل المزايا الرئيسية الفصل بقوة G عالية (تصل إلى 420G)، وقدرة معالجة مرتفعة (30–60 طن/ساعة)، وهيكلًا متينًا مقاومًا للتآكل، وخصائص متقدمة مثل التنظيف بالسكين الهوائي والتحكم الاختياري عبر VFD. وتضمن هذه الخصائص أداءً مستقرًا في بيئات الحفر الكاشطة وعالية الأحمال.
ما الفوائد الرئيسية لمشغلي الحفر؟
يستفيد المشغلون من خفض استهلاك سوائل الحفر، وتقليل تكاليف مناولة ونقل المخلفات، وتحسين الامتثال البيئي، ورفع الكفاءة الإجمالية للحفر. ويدعم النظام تحسين التكاليف وعمليات الحفر المستدامة في المشروعات البرية والبحرية.
