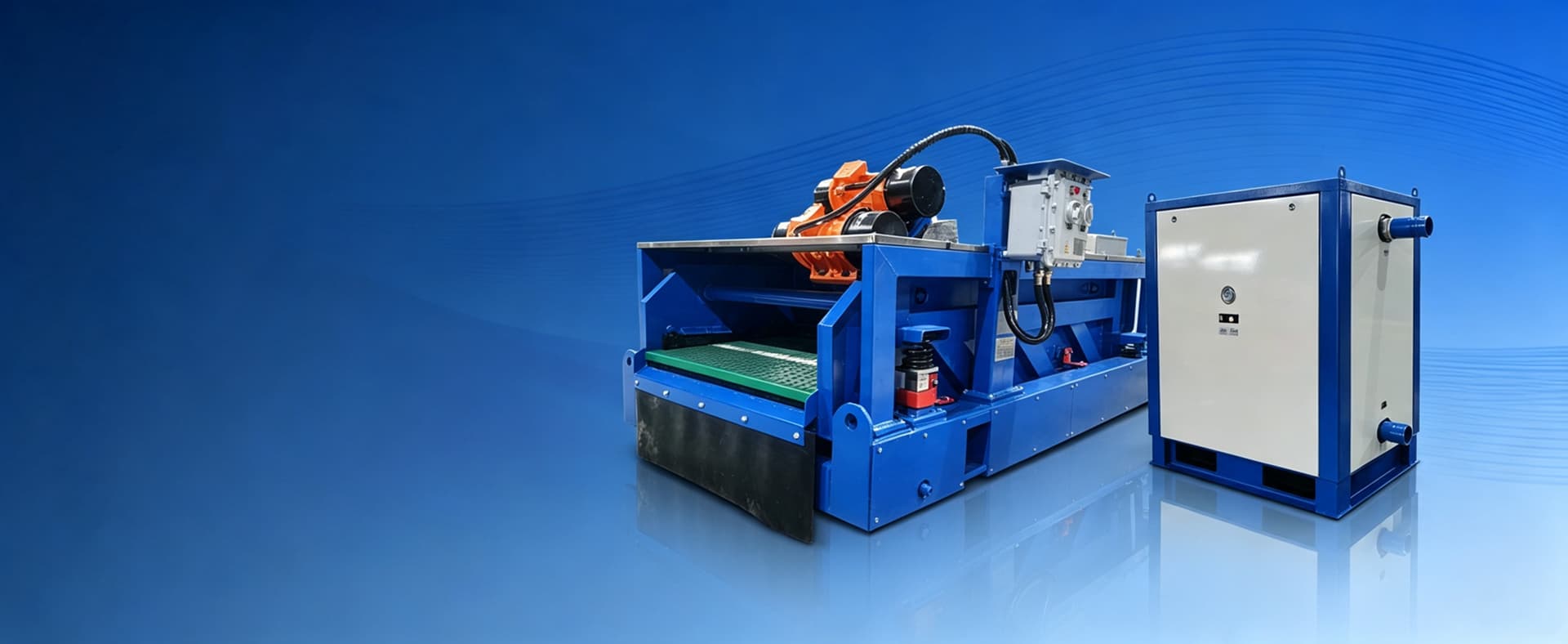

الغربال الهزاز بالشفط الفراغي

فصل متفوق للمواد الصلبة واستعادة قصوى لسائل الحفر

يعزز الشفط الفراغي استعادة الطين بنسبة 20–40%
خفض نسبة الزيت على الفتات (OOC) إلى 5–8% عند استخدام الطين المعتمد على الزيت
اهتزاز بقوة ≥7.5G مع شاشات مقاومة للانسداد
نظام يعمل بالهواء المضغوط ومعتمد وفق معايير IECEx وATEX

اطلب عرض سعر تحميل الكتيب

ارتقِ بكفاءة عمليات الحفر إلى مستوى جديد

غالبًا ما تفقد هزازات الطين التقليدية كميات كبيرة من سائل الحفر القيّم مع فتات الحفر، خاصةً عند استخدام سوائل الحفر الزيتية (OBM) أو سوائل الحفر المائية عالية الأداء (WBM).

تُحدث هزازة الطين بالشفط الفراغي (Vacuum Shale Shaker) نقلة نوعية في تكنولوجيا التحكم بالمواد الصلبة من خلال تطبيق ضغط تفريغ متحكم به أسفل شبكة الغربلة. حيث تعمل هذه التقنية على تحسين استرجاع السوائل بشكل كبير، وإنتاج فتات حفر أكثر جفافًا، وتقليل الحجم الإجمالي للنفايات.

تم تصميم هذه التقنية لتلبية متطلبات عمليات الحفر الصعبة، حيث توفر كفاءة فصل أعلى، وخفض تكاليف سائل الحفر، وتحسين مستوى الامتثال للمتطلبات البيئية.

المستندات ذات الصلة

ارتقِ بكفاءة عمليات الحفر إلى مستوى جديد

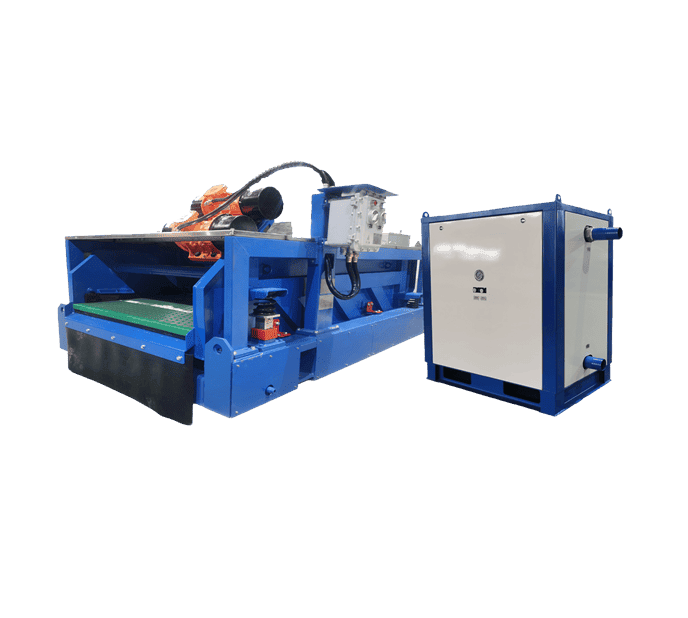

الغربال الهزاز بالشفط الفراغي

تحميل الكتيب

الميزات الفوائد

تقنية الشفط الفراغي المتقدمة

يتم تطبيق نظام شفط فراغي قوي أسفل شاشة الغربال لتعزيز كفاءة فصل السوائل والمواد الصلبة.

حركة خطية بقوة G عالية

تعمل الحركة الخطية عالية القوة مع نظام الشفط الفراغي على تحسين نقل فتات الحفر وتجفيفه بشكل ممتاز.

فتات حفر أكثر جفافًا

يقلل بشكل كبير من محتوى الزيت على الفتات (OOC) — وغالبًا ما يحقق نسبة 5–8% أو أقل عند استخدام الطين المعتمد على الزيت (OBM).

زيادة استعادة سائل الحفر

يستعيد كمية أكبر من سائل الحفر بنسبة 20–40% مقارنة بالغرابيل الهزازة التقليدية.

أداء مقاوم لانسداد الشاشة

يساعد الشفط الفراغي على سحب السائل عبر الشاشة، مما يقلل من انسدادها ويحسن قدرة المعالجة.

هيكل قوي ومتين

يتميز بإطار للخدمة الشاقة، ومحركات اهتزاز متينة، ومواد مقاومة للتآكل لضمان تشغيل موثوق طويل الأمد.

شفط فراغي وزاوية سطح قابلة للضبط

يسمح بالتحسين الفوري للأداء وفقًا لظروف الحفر المختلفة.

تصميم معياري وسهولة التكامل

يتكامل بسلاسة مع أنظمة التحكم بالمواد الصلبة الحالية، بما في ذلك أجهزة الطرد المركزي والمجففات اللاحقة.

توفير كبير في التكاليف

استعادة كمية أكبر من سائل الحفر وتقليل تكاليف تخفيف الطين واستبداله.

تقليل حجم النفايات

يؤدي جفاف فتات الحفر بشكل ملحوظ إلى تقليل حجم النفايات وتخفيض تكاليف النقل والتخلص منها.

الامتثال للمتطلبات البيئية

يساعد انخفاض نسبة الزيت المتبقية على فتات الحفر في تلبية اللوائح الصارمة الخاصة بالتصريف في المواقع البرية والبحرية.

تحسين كفاءة الحفر

تساهم إزالة المواد الصلبة بشكل أفضل في الحفاظ على خصائص الطين المثالية، مما يؤدي إلى زيادة معدل اختراق الحفر (ROP) وتقليل وقت التوقف غير المنتج (NPT).

إطالة عمر المعدات

يقلل سائل الحفر المعاد تدويره والنظيف من التآكل في المعدات اللاحقة داخل النظام.

المواصفات الفنية للغربال الهزاز بالشفط الفراغي

الطراز	FHYBZS583	FHYBZS584
نمط الاهتزاز	حركة خطية
السعة	≤120م³/ساعة	≤140م³/ساعة
المحرك	2×2.2 كيلوواط
عدد الشاشات (قطعة)	3	4
حجم الشاشة	585×1165 مم	585×1165 مم
قوة الطرد القابلة للضبط	≥7.5G
سعة الاهتزاز	4.5～6.0 مم
زاوية سطح الغربلة	-1°～5°
ضغط إمداد الهواء	0.55MPa-0.69MPa (5.6-7.0 كجم/سم²)
كمية الهواء المطلوبة	7.9م³/دقيقة
كفاءة الاسترداد	30%-50%
معيار الحماية من الانفجار	ExdIIBt4 / IECEX / ATEX
الوزن	1420 كجم	1570 كجم
الأبعاد	2140×1978×1415 مم	3004×1978×1415 مم
ملاحظات	بدون نظام كهربائي، تشغيل بالهواء المضغوط، ووقت شفط قابل للضبط

التطبيقات

حفر النفط والغاز (البرية والبحرية)

أنظمة طين عالية الأداء المعتمدة على الزيت والطين الصناعي

حفر ميثان طبقات الفحم (CBM) والحفر الحراري الأرضي

مشاريع الحفر الاتجاهي الأفقي (HDD)، وحفر الأنفاق الدرعـية، وأعمال الخوازيق ذات الأقطار الكبيرة

التكامل مع أنظمة إعادة تدوير الطين، ومجففات الفتات الرأسية، وحلول إدارة النفايات المتكاملة

النتيجة

تشير تقارير المشغلين إلى استعادة إضافية للسوائل بنسبة 25–40%، وخفض كبير في تكاليف نقل النفايات، وتحسين أداء التحكم في النفط على القطع (OOC)، خاصة في التكوينات الجيولوجية الصعبة.

الأسئلة الشائعة حول هزاز الغربال الصخري بالشفط الفراغي

ما هو الغربال الهزاز بالشفط الفراغي؟

هو غربال هزاز عالي الأداء يجمع بين الحركة الاهتزازية الخطية والفصل بمساعدة الشفط الفراغي أسفل الشاشة، مما يحسن بشكل كبير استعادة سائل الحفر ويُنتج فتات حفر أكثر جفافًا.

كيف يعمل نظام الشفط الفراغي على تحسين كفاءة التحكم بالمواد الصلبة؟

يعمل الشفط الفراغي على تعزيز تدفق السائل عبر الشاشة، بينما يقوم الاهتزاز بفصل المواد الصلبة، مما يقلل من انسداد الشاشة، ويزيد من معدل المعالجة، ويحسن كفاءة الفصل الكلية في ظروف الحفر الصعبة.

ما التحسينات التشغيلية التي يمكن تحقيقها؟

يحقق المشغلون عادةً الفوائد التالية:

استرجاع سائل حفر أعلى بنسبة 20–40%
تحسين كفاءة الفصل بنسبة 30–50%
تقليل كبير في نسبة الزيت المتبقي على فتات الحفر (Oil-on-Cuttings, OOC)
خفض حجم نفايات الحفر وتكاليف التخلص منه

ما أنواع عمليات الحفر المناسبة لهذا النظام؟

تم تصميمه للبيئات الصعبة، بما في ذلك حفر النفط والغاز، وأنظمة الطين المعتمدة على الزيت (OBM) والطين الصناعي (SBM)، والحفر الحراري الأرضي، وميثان طبقات الفحم (CBM)، والحفر الاتجاهي الأفقي (HDD)، وحفر الأنفاق، ومشاريع الهندسة المدنية الكبيرة.

هل النظام متوافق مع معدات التحكم بالمواد الصلبة الحالية؟

نعم. يمكن دمجه بسهولة مع أنظمة التحكم بالمواد الصلبة القياسية مثل خزانات الطين، ومزيلات الرمال، ومزيلات الطمي، وأجهزة الطرد المركزي، ومجففات الفتات الرأسية.

هل يحتاج النظام إلى طاقة كهربائية أو شهادات سلامة خاصة؟

لا يحتاج نظام الشفط إلى طاقة كهربائية أثناء التشغيل. يعمل النظام بالكامل بواسطة الهواء المضغوط، ويتوافق مع معايير السلامة المقاومة للانفجار IECEx وATEX للبيئات الخطرة في عمليات الحفر.
