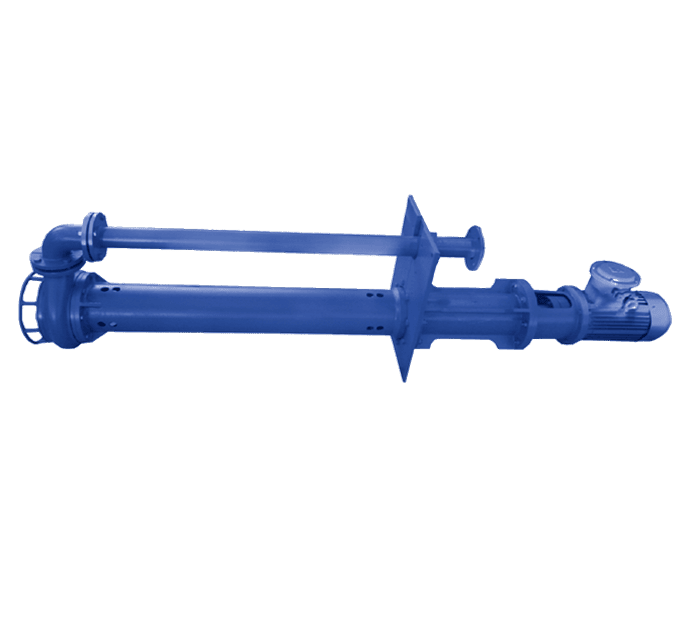

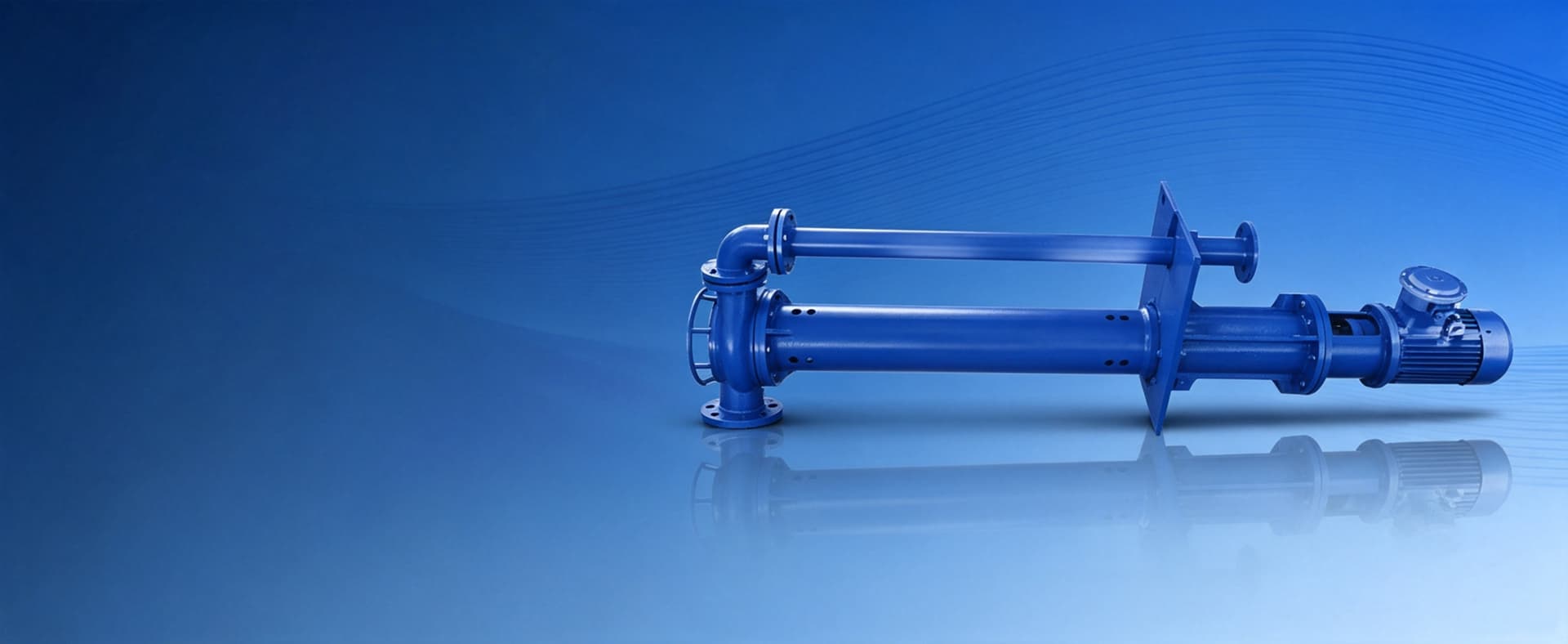

مضخة الطين الغاطسة
نقل المعلقات الصعبة بقوة وموثوقية وكفاءة
- قدرة عالية على ضخ المعلقات الصلبة بتركيز يصل إلى 70%
- هيكل مقاوم للتآكل من سبائك الكروم العالية
- محرض مانع للانسداد وتصميم بممر واسع
- تصميم مدمج وتشغيل غاطس موثوق
نقل المعلقات الصعبة بقوة وموثوقية وكفاءة
"إن التعامل مع المعلقات الكاشطة وعالية المحتوى من المواد الصلبة في تطبيقات التعدين، والتجريف، وإدارة مخلفات الحفر، وحفر الأنفاق، والإنشاءات، ومعالجة مياه الصرف الصحي يُعد من أصعب المهام في مواقع العمل. غالبًا ما تفشل المضخات التقليدية بسبب الانسداد، أو التآكل المفرط، أو مشاكل التحضير الأولي.
تم تصميم مضخة الطين الغاطسة الخاصة بنا للعمل في الظروف القاسية، حيث توفر أداءً موثوقًا أثناء التشغيل الكامل تحت الغمر، حتى مع تركيزات مواد صلبة تصل إلى 70%."
تم تصميم مضخة الطين الغاطسة الخاصة بنا للعمل في الظروف القاسية، حيث توفر أداءً موثوقًا أثناء التشغيل الكامل تحت الغمر، حتى مع تركيزات مواد صلبة تصل إلى 70%."
المستندات ذات الصلة
مضخة الطين الغاطسة
أجزاء مقاومة للتآكل من سبائك الكروم العالية
المكره، وغلاف المضخة الحلزوني، وبطانة التآكل مصنوعة من مواد عالية الجودة مقاومة للتآكل لضمان عمر خدمة أطول في المعلقات القاسية.
محرض قوي للخدمة الشاقة
يحافظ المحرض السفلي القوي على إبقاء المواد الصلبة معلقة، مما يمنع الانسداد ويضمن تدفقًا مستقرًا ومستمرًا.
تصميم محرك قوي ومتين
عزل من الفئة H، وحماية حرارية، وموانع تسرب ميكانيكية مزدوجة لمنع دخول الملاط إلى المحرك، مع إمكانية التشغيل الجاف في العديد من الطرازات.
مكره ذو ممر كبير
يتعامل مع الجسيمات الكبيرة (حتى 60 مم أو أكثر حسب الطراز) دون حدوث انسداد.
تصميم مدمج ومحمول
سهولة الإنزال داخل أحواض التجميع، والحفر، والخزانات، أو البرك، دون الحاجة إلى أنظمة تحضير معقدة أو بنية تحتية إضافية.
نطاق واسع من الخيارات
متوفر بقدرات تتراوح من 4 كيلوواط إلى 45 كيلوواط، ومعدلات تدفق تصل إلى 270 م³/ساعة، مع تكوينات ضغط رفع عالية.
متانة استثنائية
مقاومة عالية للتآكل والتلف، مما يقلل بشكل كبير من تكرار الصيانة ووقت التوقف.
كفاءة عالية
استهلاك أقل للطاقة مقارنة بالمضخات السطحية، مع عدم وجود مشاكل في التحضير الأولي أو التجويف.
توفير التكاليف
عمر أطول للأجزاء المقاومة للتآكل، وتقليل استخدام قطع الغيار، وخفض تكاليف التشغيل الإجمالية.
تعدد الاستخدامات
تتعامل مع الرمل، والحصى، والفحم، ومخلفات التعدين، وطين الحفر، وملاط البنتونيت، وغيرها من الخلطات الصعبة.
السلامة والراحة التشغيلية
تشغيل هادئ (عند الغمر)، واهتزاز منخفض، وسهولة التركيب في المساحات الضيقة أو المواقع العميقة.
الموثوقية
مصممة للتشغيل المستمر في أقسى البيئات، بما في ذلك التعدين، والطاقة الحرارية الأرضية، وغاز ميثان طبقات الفحم (CBM)، والتجريف، وأحواض التطبيقات الصناعية.
المواصفات الفنية لمضخة الطين الغاطسة
| الطراز | السعة م³/ساعة | الرفع | المحرك | السرعة | المخرج | معيار الحماية من الانفجار | الوزن | الأبعاد الكلية |
|---|---|---|---|---|---|---|---|---|
| HYBZYZ30-040 | 30 م³/ساعة | 10 م | 4 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN50 | ExdIIBt4 / IECEX / ATEX | 370 كجم | 2620×500×720 مم |
| HYBZYZ40-055 | 40 م³/ساعة | 10 م | 5.5 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN50 | ExdIIBt4 / IECEX / ATEX | 600 كجم | 2700×500×700 مم |
| HYBZYZ60-075 | 60 م³/ساعة | 18 م | 7.5 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN80 | ExdIIBt4 / IECEX / ATEX | 610 كجم | 2650×500×700 مم |
| HYBZYZ80-110 | 80 م³/ساعة | 20 م | 11 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN80 | ExdIIBt4 / IECEX / ATEX | 715 كجم | 2750×580×730 مم |
| HYBZYZ110-185 | 110 م³/ساعة | 24 م | 18.5 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN100 | ExdIIBt4 / IECEX / ATEX | 840 كجم | 2900×600×900 مم |
| HYBZYZ120-220 | 120 م³/ساعة | 28 م | 22 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN100 | ExdIIBt4 / IECEX / ATEX | 880 كجم | 2950×600×900 مم |
| HYBZYZ165-300 | 165 م³/ساعة | 26 م | 30 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN100 | ExdIIBt4 / IECEX / ATEX | 1300 كجم | 3100×750×900 مم |
| HYBZYZ240-370 | 240 م³/ساعة | 24 م | 37 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN150 | ExdIIBt4 / IECEX / ATEX | 1420 كجم | 3160×700×1130 مم |
| HYBZYZ270-450 | 270 م³/ساعة | 30 م | 45 كيلوواط | 1450 دورة/دقيقة (50 هرتز) 1750 دورة/دقيقة (60 هرتز) | DN150 | ExdIIBt4 / IECEX / ATEX | 1510 كجم | 3190×700×1130 مم |
التطبيقات
حفر آبار النفط والغاز
الحفر الأفقي الموجه (HDD) والإنشاءات بدون خنادق
التعدين ومعالجة المعادن
عمليات التكريك والحفر البحري
حفر الأنفاق والهندسة المدنية
حفر آبار الطاقة الحرارية الأرضية وآبار المياه
النتيجة
أفاد المشغلون بفترات خدمة أطول بمقدار 2–3 مرات، وقدرة موثوقة على التعامل مع محتوى مواد صلبة بنسبة 50–70%، مع تحقيق انخفاض كبير في تكاليف الصيانة والاستبدال مقارنة بالمضخات القياسية.
الأسئلة الشائعة حول مضخة الطين الغاطسة
ما أنواع المواد الصلبة والمعلقات التي يمكن لمضخة الطين الغاطسة التعامل معها؟
تم تصميم المضخة للتعامل مع المعلقات عالية الكثافة وشديدة الكشط، بما في ذلك الرمل، والحصى، ومخلفات التعدين، والبنتونيت، وطين الحفر، وملاط الفحم، والرواسب المجروفة، ومخلفات التعدين. ويمكنها التعامل مع تركيزات مواد صلبة تصل إلى 70% حسب ظروف التشغيل وتكوين المواد.
ما الحد الأقصى لحجم الجسيمات الذي يمكن للمضخة تمريره دون انسداد؟
اعتمادًا على الطراز المختار وتصميم المكره، يمكن للمضخة عادةً تمرير مواد صلبة يصل حجمها إلى 60 مم أو أكثر. ويساعد المكره ذو الممر الكبير مع المحرض السفلي على ضمان التدفق المستمر للمواد وتقليل مخاطر الانسداد في البيئات ذات المحتوى العالي من المواد الصلبة.
كيف يحسن المحرض أداء الضخ في ظروف التشغيل الفعلية؟
يحافظ المحرض المدمج للخدمة الشاقة على إبقاء المواد الصلبة المترسبة معلقة في منطقة السحب، مما يمنع تراكم الرواسب حول مدخل المضخة. ويضمن ذلك كثافة ثابتة للملاط، وتدفقًا مستقراً، وتقليل مخاطر الانسداد، خاصة في الحفر الساكنة، والبرك، وخزانات الترسيب.
ما الإجراءات المستخدمة لضمان المتانة في البيئات الكاشطة؟
يتم تصنيع مكونات التآكل الرئيسية مثل المكره، وغلاف المضخة (Volute)، وبطانة التآكل من سبائك الكروم العالية المصممة لمقاومة التآكل الشديد. وبالاقتران مع موانع التسرب الميكانيكية المزدوجة وهيكل المحرك للخدمة الشاقة، تم تصميم المضخة لتوفير عمر خدمة أطول أثناء التشغيل المستمر في الظروف القاسية.
هل يمكن للمضخة العمل بشكل مستمر في الظروف العميقة أو تحت الماء؟
نعم. تم تصميم المضخة خصيصًا للتشغيل الغاطس الكامل في البيئات الصعبة. وبفضل العزل من الفئة H، وأنظمة الحماية الحرارية، وتصميم المحرك المحكم، تدعم المضخة التشغيل المستمر في الحفر، وأحواض التجميع، والخزانات، وتركيبات العمل تحت الماء.
ما المزايا التشغيلية الرئيسية مقارنة بمضخات الطين التقليدية؟
مقارنة بمضخات الطين التقليدية المثبتة على السطح أو مضخات الطرد المركزي، يلغي التصميم الغاطس مشاكل التحضير الأولي، ويقلل من مخاطر التجويف، ويحد من قيود الشفط. ويحقق المشغلون عادةً كفاءة أعلى، واستهلاكًا أقل للطاقة، وانخفاضًا في تكرار الصيانة، وتحسنًا كبيرًا في وقت التشغيل المتاح عند التعامل مع التطبيقات ذات المحتوى العالي من المواد الصلبة.
