نظام معالجة طين الحفر لأنفاق الدرع وأعمال دق الركائز
التحديات

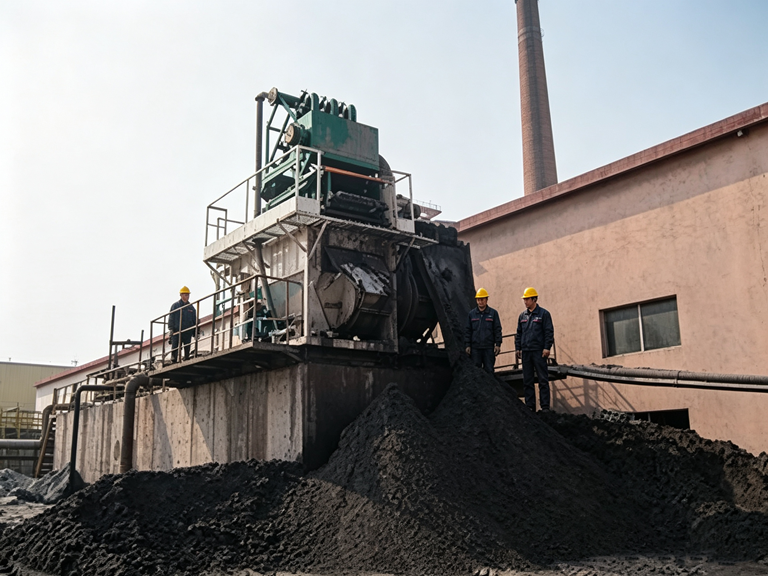

كميات كبيرة من طين الحفر وإدارة معقدة للمواد الصلبة في مشاريع الإنشاءات تحت الأرض
تنتج أعمال حفر الأنفاق باستخدام آلة الدرع (Slurry TBM) وأعمال تنفيذ الركائز المحفورة كميات كبيرة من طين الحفر القائم على البنتونيت أو البوليمرات، والممزوج بالمواد الصلبة الناتجة عن الحفر. وتُعد المعالجة المناسبة لطين الحفر أمرًا ضروريًا للحفاظ على خصائص الطين، وضمان استقرار واجهة الحفر، وتقليل تكاليف التشغيل، والامتثال للمتطلبات البيئية.
الحلول

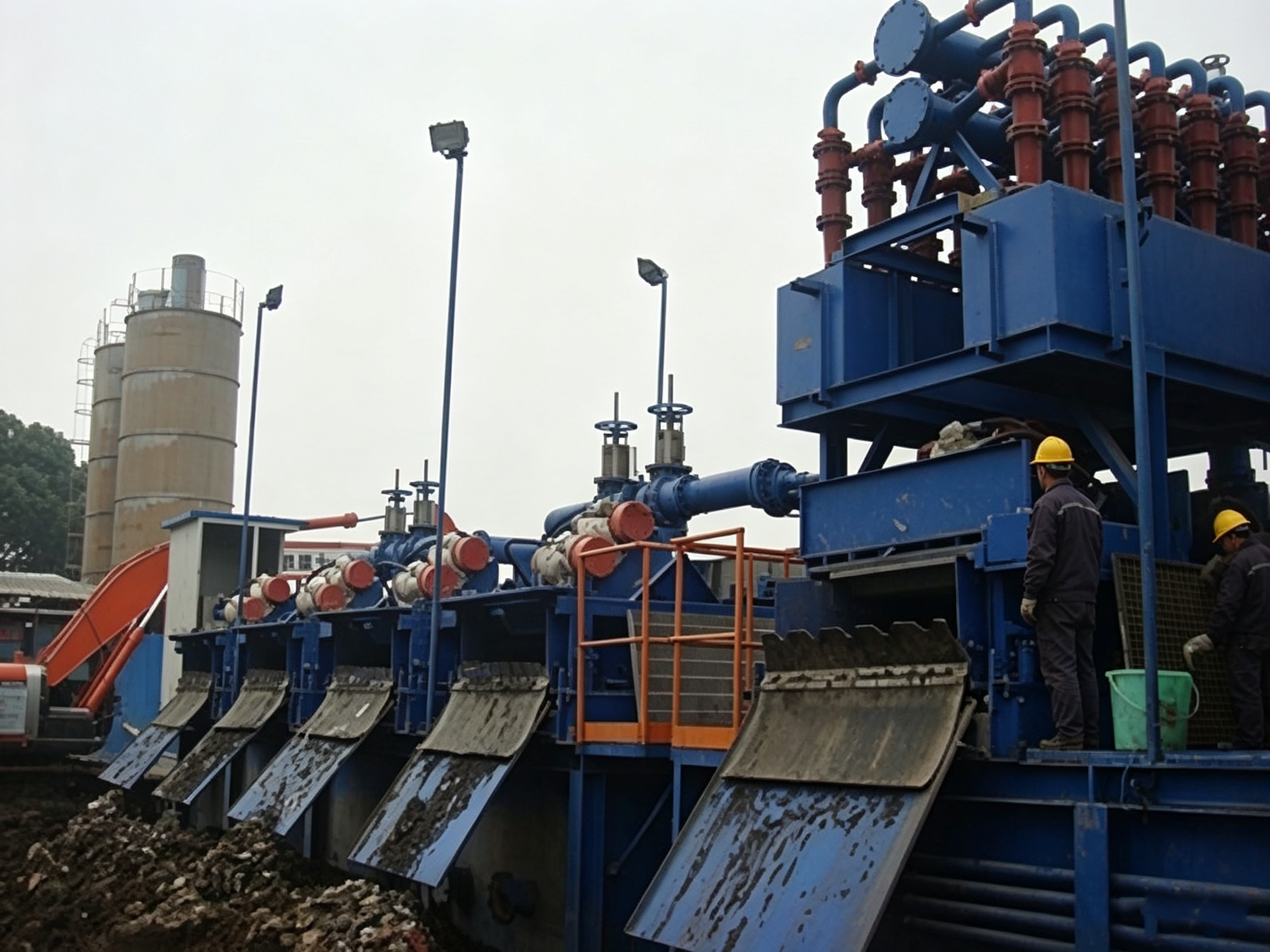

نظام متكامل وفعّال لمعالجة وإعادة تدوير الطين لضمان التشغيل المستمر
يوفر نظام معالجة وإعادة تدوير طين الحفر لأنفاق الدرع وأعمال الركائز (محطة فصل الملاط / نظام إعادة تدوير طين الحفر) أداءً عالي الكفاءة في إزالة المواد الصلبة واستعادة السوائل وإعادة تدويرها، مما يدعم التشغيل المستمر والموثوق لمشاريع حفر الأنفاق باستخدام آلة الدرع وأعمال الأساسات والركائز.
المكونات
المعدات الرئيسية لنظام معالجة وإعادة تدوير طين الحفر لأنفاق الدرع وأعمال الركائز
يعتمد نظام إعادة تدوير ملاط الأساسات المتكامل على مجموعة من المعدات عالية الأداء والمترابطة لتنفيذ تنقية الملاط على مراحل، والفصل الفعال بين المواد الصلبة والسوائل، وضمان تدوير طين الحفر بشكل مستمر.
معدات الفصل متعدد المراحل للملاط
مضخات تغذية وتدوير الملاط
معدات تهيئة وخلط طين الحفر
مجموعة خزانات طين الحفر
وحدات فصل متعددة المراحل مصممة لإزالة المواد الصلبة الخشنة والمتوسطة وفائقة الدقة الناتجة عن الحفر من الملاط الراجع.
توفير إمداد طاقة مستقر لنقل الملاط وضمان تدوير النظام بالكامل بشكل موثوق.
منع ترسب المواد الصلبة وضبط خصائص الملاط داخل الخزانات.
مجموعة خزانات متكاملة لترسيب الملاط وخلطه بشكل فعال.
Highlights

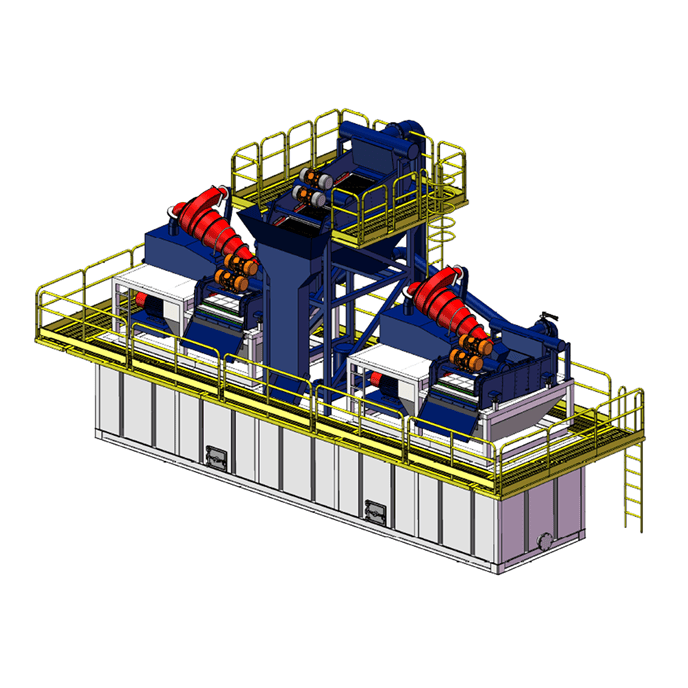

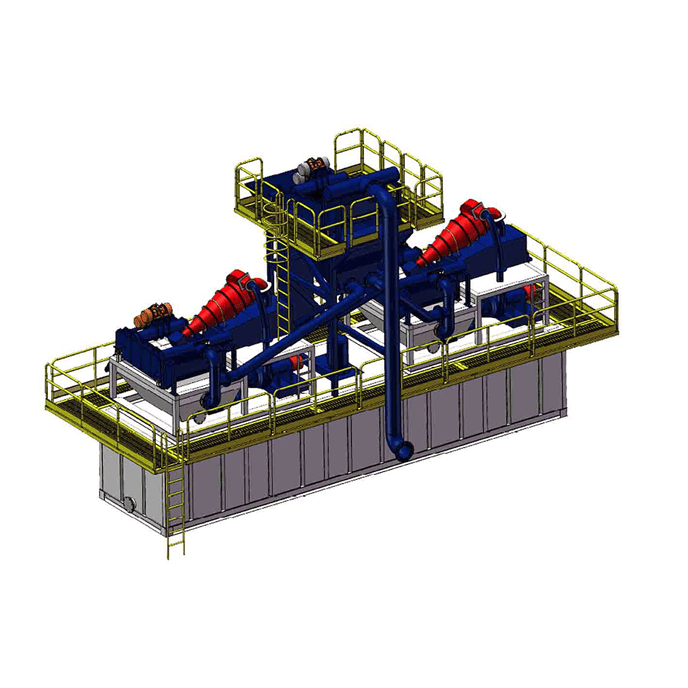

حلول متكاملة لمعالجة وإعادة تدوير طين الحفر لأنفاق الدرع وأعمال الركائز
تُبرز حلولنا قدراتها الأساسية والقيمة الحقيقية والقابلة للقياس التي تقدمها.
الفصل متعدد المراحل
غرابيل هزازة خشنة لإزالة المواد الكبيرة، تليها أجهزة إزالة الرمال وإزالة الطمي (الهيدروسيكلونات) لفصل الرمال والجزيئات الدقيقة حتى حجم 20–25 ميكرون.
أجهزة الطرد المركزي الدوارة عالية السرعة
إزالة فائقة الدقة للمواد الصلبة لتحسين نقاء الطين وإطالة عمر سائل الحفر.
خزانات تخزين وخلط الطين
مزودة بخلاطات ومدافع طين وأنظمة جرعات أوتوماتيكية للحفاظ على خصائص البنتونيت/البوليمر بشكل ثابت.
تصميم معياري ومثبت على قواعد انزلاقية
وحدات مدمجة ومتنقلة مثالية لمواقع حفر الأنفاق الحضرية ومشاريع الخوازيق ذات المساحات المحدودة.
المعالجة الكيميائية (اختيارية)
استخدام مواد التخثير والتلبيد لتعزيز عملية نزع المياه من الجزيئات الدقيقة.
الأتمتة والمراقبة
مراقبة فورية للكثافة واللزوجة ومعدل التدفق مع أنظمة تحكم PLC لتحسين الأداء التشغيلي.
توفير كبير في التكاليف
إعادة تدوير ما يصل إلى 80–90% من سوائل الحفر، مما يقلل بشكل كبير من استهلاك البنتونيت الجديد والبوليمرات والمياه، بالإضافة إلى خفض حجم النفايات الناتجة.
تحسين الكفاءة التشغيلية
الحفاظ على خصائص الطين المثالية لتحقيق استقرار أفضل لواجهة الحفر في أنفاق الدرع واستقرار حفرة الحفر في مشاريع الخوازيق، مما يؤدي إلى معدلات تقدم أسرع وتقليل المشكلات التشغيلية.
الامتثال البيئي
تقليل تصريف النفايات، والحفاظ على نظافة موقع العمل، ودعم أهداف عدم التصريف من خلال إنتاج مياه صرف أكثر نقاءً.
تقليل تآكل المعدات
يساعد الطين المعاد تدويره والنظيف على إطالة عمر المضخات ومكونات آلات حفر الأنفاق (TBM) وأدوات تنفيذ الخوازيق.
تعدد الاستخدامات
يتعامل بكفاءة مع مخلفات الحفر الناتجة عن أنفاق الدرع بالطين (Slurry Shield) وطين البنتونيت المستخدم في حفر الخوازيق ضمن مختلف ظروف التربة.
لماذا تختار نظامنا لمعالجة الطين؟
- تصميم قوي ومثبت ميدانيًا تم تطويره خصيصًا لتطبيقات الهندسة المدنية الصعبة، بما في ذلك حفر أنفاق الدرع، والحفر النفقي الدقيق، وأعمال الخوازيق العميقة.
- تكوينات معيارية قابلة للتخصيص مصممة وفقًا لحجم المشروع والقيود الخاصة بالموقع.
- سهولة النقل، وسرعة التركيب، وتشغيل سهل الاستخدام مع دعم فني قوي.
- التركيز على الموثوقية، ومعدلات الاستعادة العالية، والاستدامة لتلبية متطلبات مشاريع المدن الحديثة والبنية التحتية.
دراسات الحالة
التطبيقات الصناعية

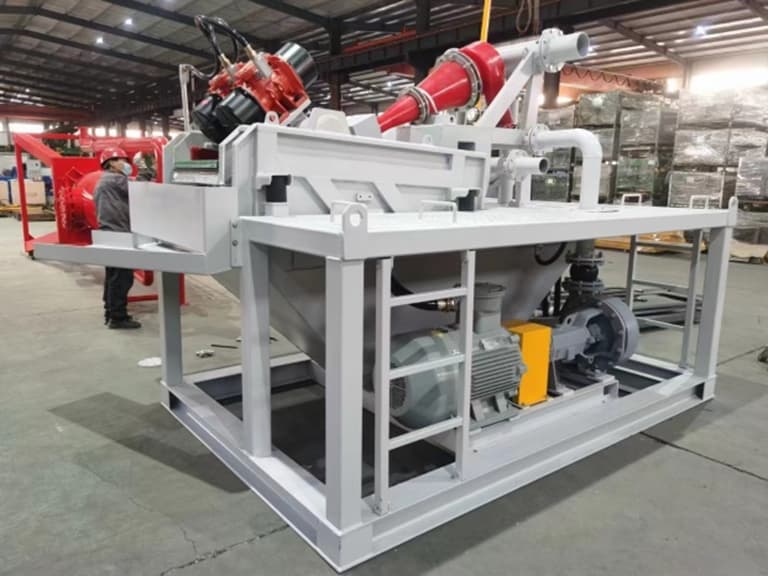

مشروع نظام إعادة تدوير طين حفر الخوازيق (الشرق الأوسط)
التحديات التشغيلية
القيود البيئية المحلية الصارمة، وارتفاع تكاليف نقل مخلفات الطين، وارتفاع تكلفة مواد الطين الجديدة.
الحلول
نظام مدمج ومتكامل لتنقية الطين مثبت على قاعدة انزلاقية، مزود بفصل متعدد المراحل باستخدام الأعاصير لإعادة استخدام الطين ضمن نظام مغلق.
القيود البيئية المحلية الصارمة، وارتفاع تكاليف نقل مخلفات الطين، وارتفاع تكلفة مواد الطين الجديدة.
الحلول
نظام مدمج ومتكامل لتنقية الطين مثبت على قاعدة انزلاقية، مزود بفصل متعدد المراحل باستخدام الأعاصير لإعادة استخدام الطين ضمن نظام مغلق.
Field Feedback
“
تُعد الموثوقية أمرًا بالغ الأهمية لعمليات الحفر الصحراوية لدينا. تعمل معدات Henyo بشكل مستمر في ظل ظروف التشغيل الميدانية القاسية لأكثر من عام، وقد حافظت على أداء مستقر للغاية. لقد واجهنا عددًا قليلاً جدًا من مشكلات الصيانة مع منظف الطين، كما أن جودة التصنيع الشاملة للمعدات قد لبّت توقعاتنا. وعندما احتجنا إلى قطع غيار للمضخة، استجاب فريق الخدمة بسرعة وساعدنا على تقليل وقت التوقف إلى الحد الأدنى. وبناءً على تجربتنا، أصبحت Henyo شريكًا موثوقًا به لمشاريع الحفر المستقبلية لدينا.
محمد الحسن
مدير عمليات الحفر
“
لقد قمنا بتقييم العديد من العلامات التجارية لمعدات التحكم بالمواد الصلبة خلال العامين الماضيين، وقد أثبتت هزازات الطين وأجهزة الطرد المركزي ذات الحوض الدوار من Henyo أنها تقدم الأداء الأكثر استقرارًا وموثوقية. تتعامل المعدات بكفاءة مع عمليات الحفر ذات السعات العالية، وقد تجاوز أداؤها توقعاتنا الأولية.
وكان أكثر ما أثار إعجابنا هو كفاءة استعادة سوائل الحفر، حيث ساعدتنا على تقليل استهلاك سوائل الحفر خلال هذا المشروع. كما أن فتات الحفر الناتج أصبح أكثر جفافًا بشكل ملحوظ، مما سهّل عمليات مناولة النفايات وساعدنا على تلبية المتطلبات البيئية دون أي مشاكل.
وكان أكثر ما أثار إعجابنا هو كفاءة استعادة سوائل الحفر، حيث ساعدتنا على تقليل استهلاك سوائل الحفر خلال هذا المشروع. كما أن فتات الحفر الناتج أصبح أكثر جفافًا بشكل ملحوظ، مما سهّل عمليات مناولة النفايات وساعدنا على تلبية المتطلبات البيئية دون أي مشاكل.
جون ميلر
مدير المشتريات
“
قبل التحول إلى نظام التحكم المتكامل بالمواد الصلبة من Henyo، كنا نستخدم معدات من موردين مختلفين، مما أدى إلى ظهور العديد من مشكلات التوافق بين الأنظمة. أما الآن، فتعمل هزازات الطين ونظام الكاسكيد وجهاز الطرد المركزي معًا بسلاسة كحل متكامل واحد.
كما أن نظام التحكم المركزي سهّل بشكل كبير عمليات المراقبة اليومية لفريقنا، وحافظ جهاز الطرد المركزي على أداء ممتاز بعد استخدامه في عدة آبار. وقد ساعدنا نهج Henyo المتكامل على تحسين الكفاءة التشغيلية والتحكم بشكل أفضل في تكاليف سوائل الحفر.
كما أن نظام التحكم المركزي سهّل بشكل كبير عمليات المراقبة اليومية لفريقنا، وحافظ جهاز الطرد المركزي على أداء ممتاز بعد استخدامه في عدة آبار. وقد ساعدنا نهج Henyo المتكامل على تحسين الكفاءة التشغيلية والتحكم بشكل أفضل في تكاليف سوائل الحفر.
روبرت ويليامز
مدير المشروع
الأسئلة الشائعة حول نظام معالجة طين الحفر لحفر أنفاق الدرع وتنفيذ الخوازيق
ما الغرض من نظام معالجة الطين (الملاط) في عمليات حفر أنفاق الدرع وتنفيذ الخوازيق؟
تم تصميم النظام لفصل وتنظيف وإعادة تدوير سوائل الحفر القائمة على البنتونيت أو البوليمرات المستخدمة في حفر أنفاق الدرع بواسطة آلة حفر الأنفاق (TBM) وإنشاء الخوازيق. حيث يعمل على إزالة المواد الصلبة الناتجة عن الحفر والرمال والطمي والجزيئات الدقيقة للحفاظ على خصائص الطين المستقرة، وضمان دعم واجهة الحفر، وتمكين عمليات حفر مستمرة وفعّالة.
ما مستوى أداء التحكم بالمواد الصلبة الذي يمكن أن يحققه هذا النظام؟
يعتمد النظام على عملية فصل متعددة المراحل تجمع بين الغرابيل الهزازة، والهيدروسيكلونات، وأجهزة الطرد المركزي الدوارة عالية السرعة، مما يتيح إزالة المواد الصلبة حتى حجم يقارب 20–25 ميكرون. ويساعد ذلك على تحقيق استعادة عالية الجودة للسوائل، وتحسين استقرار الطين، وإطالة دورة استخدام سوائل الحفر في الظروف الجيوتقنية الصعبة.
ما السعات المتوفرة لمختلف أحجام المشاريع؟
تم تصميم النظام بتكوينات معيارية مرنة تتراوح قدراتها من 50 م³/ساعة إلى أكثر من 1500 م³/ساعة. ويسمح ذلك باستخدامه في مواقع حفر الخوازيق الصغيرة، ومشاريع الأنفاق الدقيقة داخل المدن، وعمليات حفر أنفاق الدرع الكبيرة ذات معدلات تدفق الطين المرتفعة.
كيف يقلل النظام من تكاليف التشغيل في الموقع؟
من خلال استعادة ما يصل إلى 80–90% من سوائل الحفر، يقلل النظام بشكل كبير من استهلاك البنتونيت الجديد والبوليمرات والمياه، بالإضافة إلى خفض حجم النفايات. ويساهم ذلك بشكل مباشر في تقليل تكاليف شراء المواد، ونقل مخلفات الطين، ورسوم المعالجة البيئية، مع تحسين الاقتصاد العام للمشروع.
كيف يتم الحفاظ على جودة الطين أثناء عمليات الحفر المستمرة للأنفاق أو الخوازيق؟
يدمج النظام تقنيات تكييف ومراقبة الطين بشكل آلي، بما في ذلك الخلاطات، ومدافع الطين، وأجهزة الاستشعار الفورية لقياس الكثافة واللزوجة ومعدل التدفق. ويضمن ذلك الحفاظ على خصائص الريولوجيا بشكل ثابت، وقدرة تعليق مستقرة للمواد الصلبة، وأداء مثالي لسائل الحفر خلال دورات التشغيل المستمرة.
هل يمكن تكييف النظام مع مواقع الإنشاء الحضرية ذات المساحات المحدودة؟
نعم. يتميز النظام بتصميم معياري مثبت على قواعد انزلاقية، مما يجعله مناسبًا للمساحات الصغيرة وسريع التركيب والنقل. وقد تم تطويره خصيصًا لبيئات حفر الأنفاق وإنشاء الخوازيق داخل المدن، حيث تمثل المساحة، وسهولة الحركة، والتحكم في الضوضاء، وسرعة التركيب عوامل تشغيلية مهمة.
