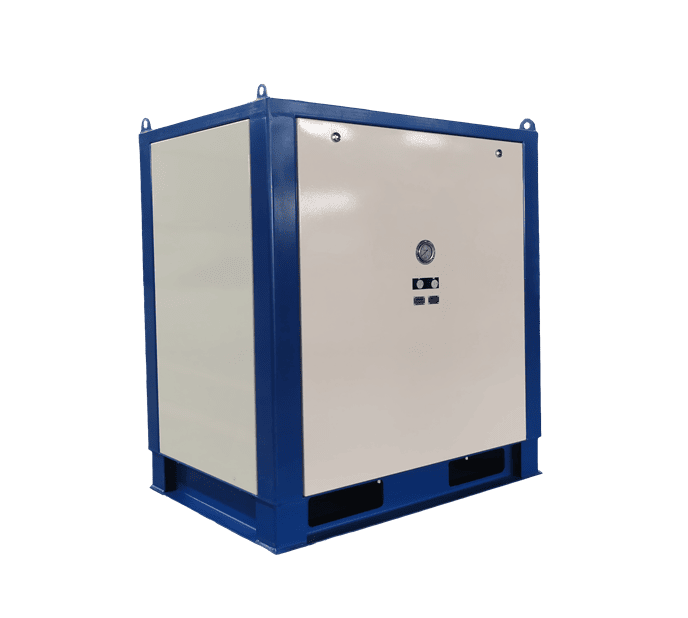

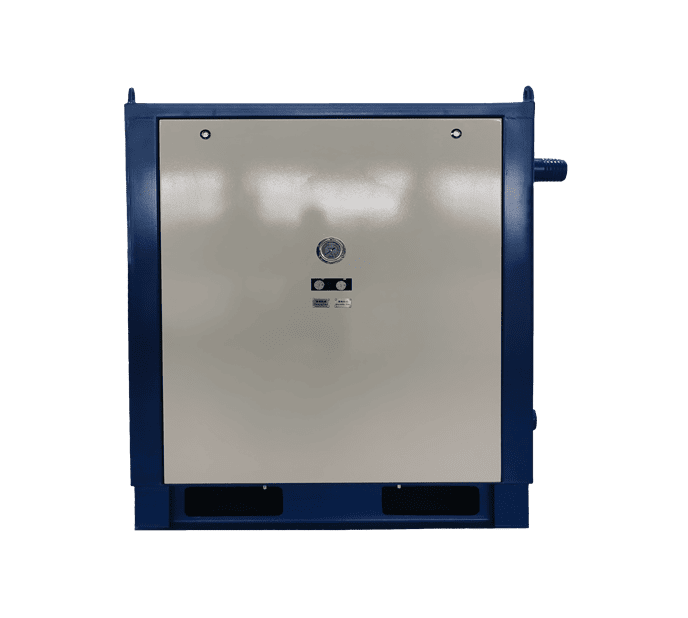

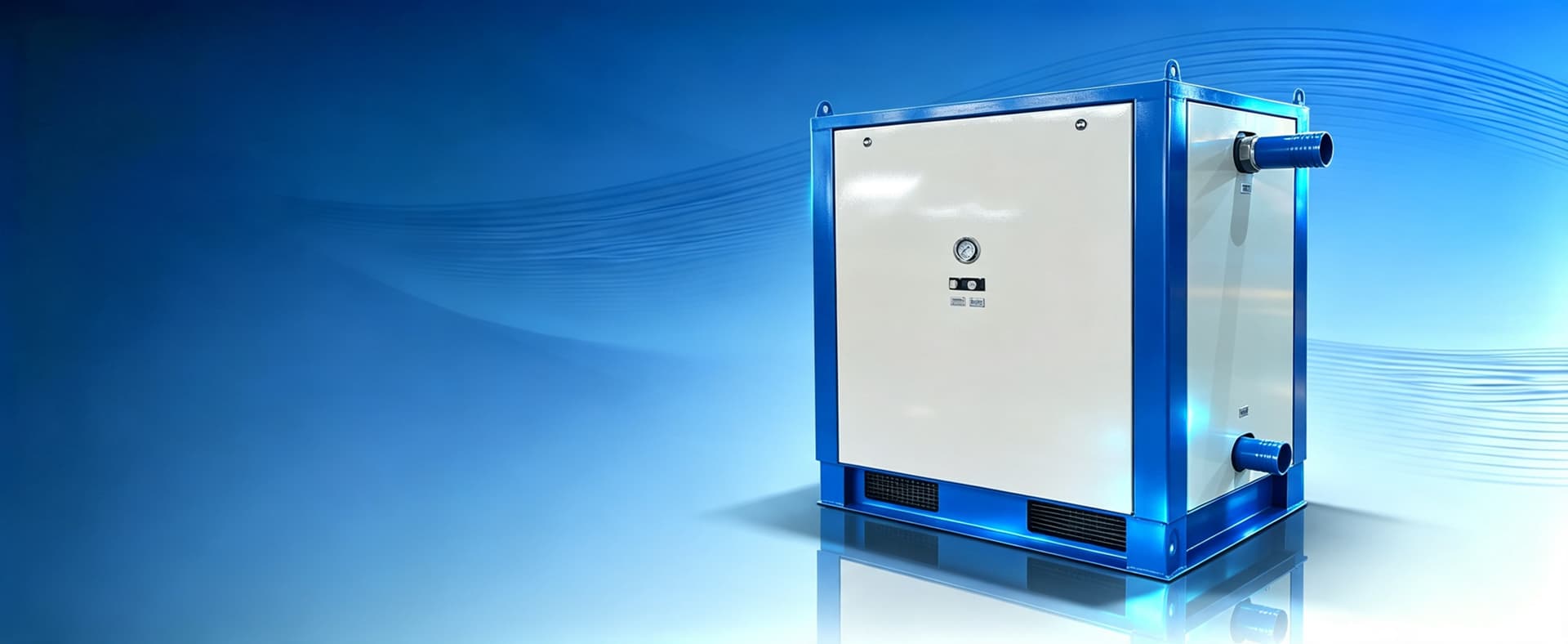

مضخة نقل المواد الصلبة بالشفط
حوّل مشاكل نقل المواد الصلبة والملاط الصعبة إلى عمليات فعالة
- نقل قوي بالشفط بقوة 25 بوصة زئبقية
- قدرة على معالجة المواد الصلبة والملاط بنسبة 100%
- النقل لمسافات طويلة والتطبيقات المرنة
- تصميم هوائي، مقاوم للتآكل، وقليل الصيانة
Turn Tough Solid & Slurry Conveying Problems into Efficient Operation
مضخة نقل المواد الصلبة بالشفط الفراغي هي نوع من ناقلات الشفط القوية عالية الحمل، وتُعرف أيضًا باسم ناقل المواد الصلبة ذي الضغط السلبي أو مضخة الطين الفراغي. وهي مزودة بجهاز فنتوري فعال يعمل تحت تأثير الاضطراب القوي، مما يُنتج شفطًا عاليًا بالشفط الفراغي. تستطيع هذه المضخة نقل المواد الصلبة النقية (كالرمل والحصى وغيرها) بكفاءة عالية، بالإضافة إلى مواد أخرى عالية الكثافة واللزوجة. يُتيح تصميمها الفريد لها العمل في أقسى الظروف البيئية، مع انخفاض معدل الصيانة. فهي لا تحتوي على أجزاء قابلة للتآكل، مما يُقلل من تكلفة صيانتها. كما أنها تتميز بهيكل مدمج، مما يُسهل نقلها وتركيبها.
المستندات ذات الصلة
مضخة نقل المواد الصلبة بالشفط
شفط فراغي قوي
درجة فراغ 25 بوصة زئبقية، يسحب الطين الصلب 50 مم + / 75 مم + من مسافة 50 مترًا وينقله لمسافة تصل إلى 1000 متر بثبات.
قدرة واسعة على التكيف مع المواد
ينقل بحرية السوائل، ومزيج المواد الصلبة والسائلة، والمساحيق، والمواد الصلبة الكاملة.
محرك هوائي كامل
يعمل بالهواء بنسبة 100%، وآمن للاستخدام في المناطق الخطرة المقاومة للانفجار وفقًا لمعايير IECex.
مطابقة صارمة للمعايير
يتوافق مع توجيهات الاتحاد الأوروبي بشأن مقاومة الانفجار، والميكانيكية، وأوعية الضغط.
هيكل مقاوم للتآكل
لا يحتوي على أجزاء قابلة للتآكل، مما يقلل بشكل كبير من تكاليف الصيانة والاستبدال.
تصميم متكامل صغير الحجم
سهولة النقل وسرعة التركيب في الموقع.
قدرة نقل فائقة القوة
يعمل نظام الشفط الفراغي فائق القوة على تحقيق الشفط والتوصيل لمسافات طويلة، ويتكيف مع المواد الصلبة ذات الجزيئات الكبيرة والملاط عالي اللزوجة
توافق كامل مع المواد
يدعم المواد الصلبة النقية بنسبة 100%، ومخاليط السوائل والمواد الصلبة، والمساحيق، والعديد من المواد الخاصة مع قابلية تكيف واسعة
أداء أمان عالٍ
محرك هوائي كامل، متوافق مع معايير مقاومة الانفجار، مناسب لمناطق العمل الخطرة المقاومة للانفجار
تكلفة تشغيل منخفضة للغاية
لا توجد أجزاء قابلة للتآكل، مما يقلل بشكل كبير من تكاليف الصيانة والاستبدال اللاحقة.
نشر مرن ومريح
هيكل عام صغير الحجم، سهولة النقل والتركيب السريع في الموقع
مواصفات مضخة نقل المواد الصلبة بالشفط
| نموذج | HYBZVP-40 | HYBZVP-20 |
|---|---|---|
| أقصى سعة | 40متر مكعب/ساعة | 20متر مكعب/ساعة |
| حجم المدخل/المخرج | 4 بوصة (114 مم) | 3 بوصة (89 مم) |
| درجة الفراغ | 0.085 ميجا باسكال / 0.87 كجم/سم² | |
| أقصى مسافة شفط | 50متر | |
| أقصى مسافة للتفريغ | 1000متر | 500متر |
| الحد الأقصى لمحتوى المواد الصلبة | 100% | |
| أقصى حجم للمواد الصلبة | 75ملم | 50ملم |
| طلب ضغط | 0.55 ميجا باسكال - 0.78 ميجا باسكال (5.6-8.0 كجم/سم²) | 0.55MPa-0.69MPa (5.6-7.0kgf/cm²) |
| الطلب على الهواء | 17متر مكعب/دقيقة | 8متر مكعب/دقيقة |
| الأبعاد | 1578×1440×2030مم | 1200×800×1470مم |
| وزن | 1200كجم | 480كجم |
التطبيقات
حفر آبار النفط والغاز
الحفر الأفقي الموجه (HDD) والإنشاءات بدون خنادق
معالجة التعدين والخامات المعدنية
عمليات التكريك
النتيجة
يحقق المشغلون نقلًا متكاملًا لمختلف المواد المختلطة، ويخفضون نفقات الصيانة بشكل كبير، وينجزون مناولة الملاط لمسافات طويلة بكفاءة مع تقليل مخاطر التسرب إلى الصفر.
الأسئلة الشائعة حول مضخات نقل المواد الصلبة بالشفط
ما هو مبدأ تشغيل مكنسة هينيو الكهربائية؟ مضخة نقل المواد الصلبة؟
يعتمد النظام على مبدأ النقل بالتفريغ السلبي، مدفوعًا بالهواء المضغوط عبر وحدة فنتوري عالية الكفاءة. ويولد الاضطراب الناتج والمتحكم فيه شفطًا ثابتًا بالتفريغ، مما يتيح النقل المستمر للمواد الصلبة، والملاط، والمواد عالية اللزوجة داخل نظام أنابيب مغلق بالكامل.
ما أنواع المواد التي يمكن للنظام التعامل معها؟
تم تصميم نظام هينيو للتطبيقات المعقدة متعددة المراحل وعالية الكثافة. وهو يتعامل مع مخلفات الحفر، ونفايات الطين الزيتية والمائية، وحمأة قاع الخزانات، والرمل، والحصى، والمساحيق الناعمة، والحمأة الزيتية، ومجموعة واسعة من تيارات النفايات الصناعية أو الخطرة، بما في ذلك الوسائط الكاشطة والوسائط ذات المحتوى الصلب العالي.
ما هي سعة النقل ونطاق التشغيل؟
يحقق النظام مستويات فراغ تصل إلى 25 بوصة زئبقية في ظل ظروف التشغيل القياسية. وهو يدعم شفط المواد الصلبة والملاط من مسافات تصل إلى 50 مترًا، ويتيح نقلًا مستقرًا عبر خطوط أنابيب تمتد حتى 1000 متر، وذلك حسب خصائص المواد وتكوين النظام.
هل المعدات مناسبة للعمل في المناطق الخطرة؟
نعم. النظام يعمل بالهواء المضغوط بالكامل دون أي مكونات تشغيل كهربائية، مما يجعله مناسبًا للبيئات الخطرة المصنفة وفقًا لمعايير IECEx. وقد صُمم النظام بما يتوافق مع التوجيهات الأوروبية المعمول بها بشأن المعدات المقاومة للانفجار والميكانيكية ومعدات الضغط، لضمان التشغيل الآمن في المناطق عالية الخطورة.
ما هي الصيانة المطلوبة أثناء التشغيل؟
يُلغي هذا التصميم مكونات التآكل التقليدية مثل المراوح، والحلقات المانعة للتسرب، والبطانات، مما يقلل بشكل كبير من متطلبات الصيانة. وتقتصر الصيانة الدورية عادةً على فحص إمدادات الهواء المضغوط، وصمامات التحكم، وسلامة خطوط الأنابيب للحفاظ على أداء مستقر.
أين يُستخدم هذا النظام عادةً؟
تُستخدم مضخة نقل المواد الصلبة الفراغية من هينيو على نطاق واسع في التحكم في المواد الصلبة في حقول النفط، وإدارة نفايات الحفر، ومعالجة الحمأة البتروكيماوية، وتنظيف الخزانات والحفر، والمعالجة البيئية، وتطبيقات نقل المواد السائبة الصناعية حيث يكون نقل المواد الصلبة بشكل آمن ومستمر ولمسافات طويلة مطلوبًا.
