إعادة تدوير طين الحفر الأفقي (HDD)

التحدي

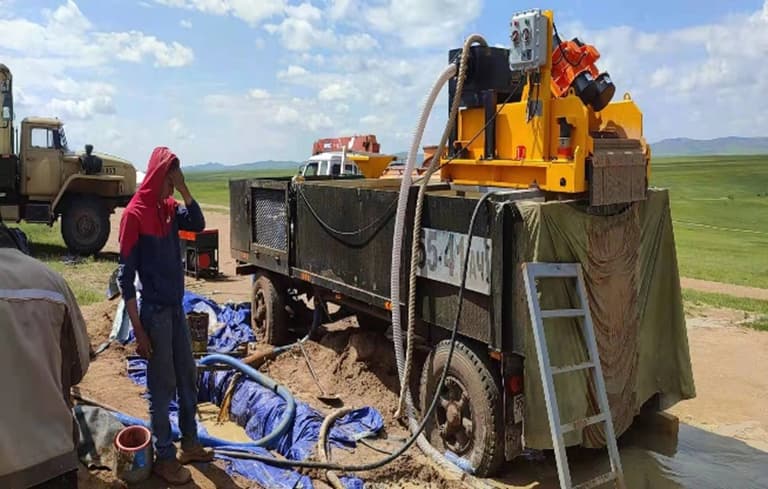

ارتفاع استهلاك طين الحفر، وزيادة التكاليف، والتحديات البيئية
تستهلك مشاريع الحفر الأفقي الموجه (HDD) كميات كبيرة من سوائل الحفر (الطين). ويؤدي التخلص من الطين المستخدم والتحضير المستمر لسوائل جديدة إلى زيادة التكاليف، وارتفاع استهلاك المياه، وخلق تحديات بيئية وتنظيمية.

الحلول

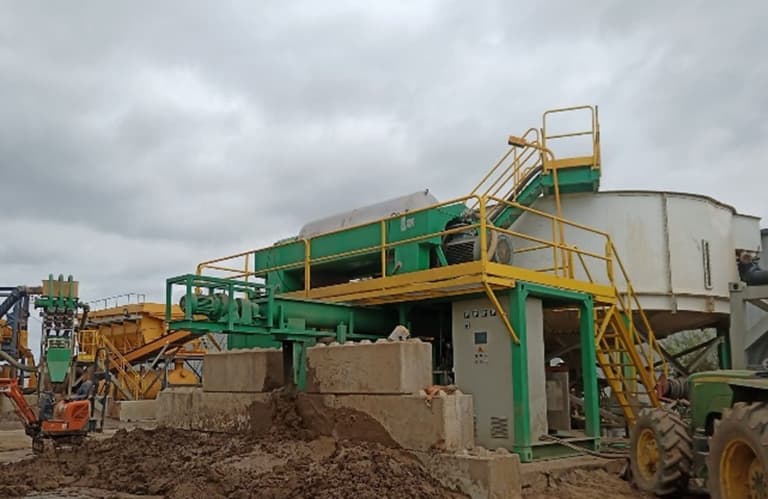

إعادة تدوير فعّالة لطين الحفر لخفض التكاليف ودعم عمليات HDD المستدامة
يوفر نظام إعادة تدوير طين الحفر الأفقي الموجه (HDD) لدينا (المعروف أيضًا باسم مُستصلح الطين أو نظام التحكم بالمواد الصلبة) تنظيفًا عالي الكفاءة وإعادة استخدام لسوائل الحفر، مما يساعد المقاولين على خفض التكاليف بشكل كبير مع تعزيز الإنتاجية والاستدامة.
المكونات
المعدات الأساسية لنظام إعادة تدوير طين الحفر
يعتمد نظام استصلاح طين الحفر الأفقي الموجه (HDD) المتكامل على مجموعة من معدات الفصل والتدوير عالية الأداء التي تعمل بتنسيق كامل لتحقيق تنقية الطين، وفصل المواد الصلبة عن السوائل، وإعادة تدوير طين الحفر بشكل مستمر. تعمل كل وحدة ضمن تسلسل متكامل لتقليل مخلفات الطين، وخفض تكاليف الإنشاء، وضمان تشغيل مستقر وموثوق لعمليات الحفر الأفقي الموجه (HDD).
وحدات فصل متعددة المراحل لإزالة المواد الصلبة الكبيرة والمتوسطة والدقيقة من طين الحفر العائد.
تضمن تشغيلًا مستقرًا لتوصيل طين الحفر وخلطه وتخزينه، مما يساعد على الحفاظ على خصائص الطين بشكل متجانس ومستقر.
-

خزان طين الحفر
قلب الإدارة الفعّالة لسوائل الحفراستكشف -

مضخة الطرد المركزي
حلول نقل سوائل موثوقة لأنظمة تحكم عالية الكفاءة بالمواد الصلبةاستكشف -

خلاط الطين النفاث
تقنية خلط متقدمة للطين لتحقيق أداء استثنائي لسوائل الحفراستكشف -

خلاط الطين
معدات التحكم الأساسية بالمواد الصلبة لأنظمة خزانات سوائل الحفراستكشف
أبرز المزايا

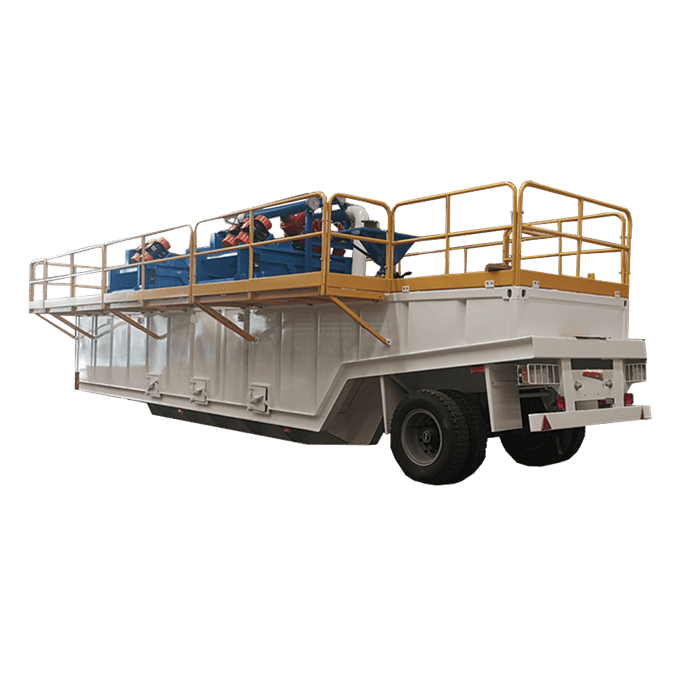

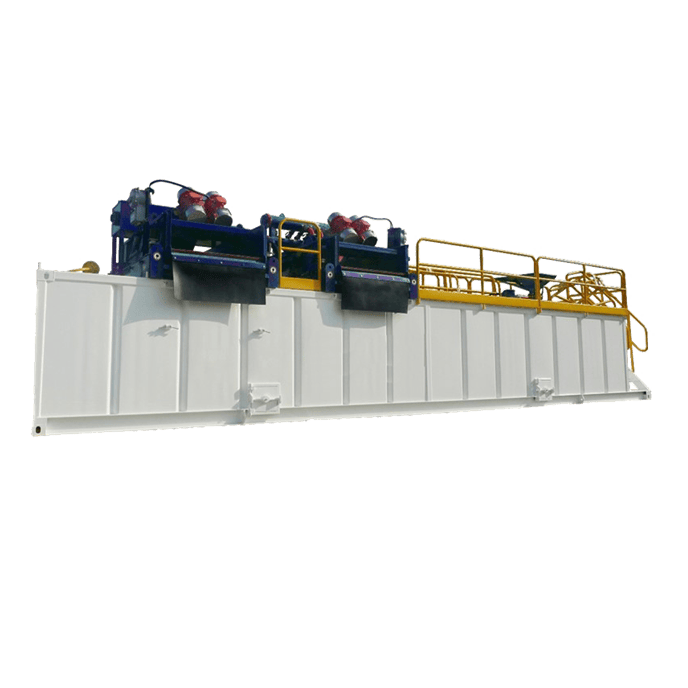

حلول متكاملة لإعادة تدوير طين الحفر الأفقي الموجه (HDD)
يسلط حلّنا الضوء على قدراته الأساسية والقيمة الحقيقية والقابلة للقياس التي يحققها.
نظام متعدد المراحل للتحكم بالمواد الصلبة
هزازات طين عالية الكفاءة لإزالة القطع الصخرية الكبيرة، بالإضافة إلى مزيلات الرمل ومزيلات الغرين المعتمدة على الهيدروسيكلونات لإزالة الجسيمات الدقيقة حتى حجم 20–25 ميكرون.
أجهزة طرد مركزي عالية الأداء (اختيارية)
تستخدم لإزالة المواد الصلبة فائقة الدقة وتحقيق صفاء أعلى لسائل الحفر.
خزانات خلط وتخزين متكاملة
خزانات مقسمة ومجهزة بمقلبات ومدافع طين للحفاظ على خصائص سائل الحفر بشكل متجانس ومستقر.
مضخات طرد مركزي وقواديس خلط
توفر تدويرًا موثوقًا لسائل الحفر وخلط المواد الكيميائية والإضافات بكفاءة.
تصميم مدمج ومعياري على قاعدة انزلاقية/مقطورة
يسهل النقل بين مواقع العمل، وهو مثالي للمشاريع الحضرية والمواقع محدودة المساحة.
الأتمتة والمراقبة
مراقبة تدفق وضغط النظام في الوقت الفعلي لتحسين الأداء وضمان التشغيل المستقر.
توفير كبير في التكاليف
تقليل استهلاك المياه العذبة والبنتونايت والبوليمرات والمواد المضافة بنسبة 50–70٪ أو أكثر، مع خفض كبير في تكاليف التخلص من النفايات ونقلها بالشاحنات.
زيادة الإنتاجية
الحفاظ على خصائص طين الحفر المثالية لتحقيق استقرار أفضل لحفرة الحفر، وزيادة معدلات الاختراق، وتقليل توقفات الحفر.
الامتثال البيئي
تقليل حجم النفايات، وخفض التأثير البيئي، والامتثال للأنظمة الصارمة المتعلقة بالتخلص من السوائل والحفاظ على المياه.
إطالة عمر المعدات
يساعد سائل الحفر الأكثر نظافة على تقليل تآكل مضخات الطين ورؤوس الحفر والأدوات الموجودة داخل البئر.
تسريع إنجاز المشاريع
تقليل الوقت اللازم لتحضير طين جديد ومعالجة النفايات، مما يتيح وقتًا أطول لتنفيذ عمليات الحفر.
المواصفات الفنية
| الطراز | HYBZMS-50D | HYBZMS-120D | HYBZMS-240D |
|---|---|---|---|
| السعة | ≤50m³/h | ≤120m³/h | ≤240m³/h |
| حجم الفصل | 15μm | 40μm | 40μm |
| الغربال - المنظف | HYBZS753-4N | HYBZS753-1S | HYBZS585-2S |
| قوة الطرد المركزي | ≥7.1G (قابلة للضبط) | ≥7.1G (قابلة للضبط) | ≥7.1G (قابلة للضبط) |
| حجم الغربال العلوي | 0.68m² | 0.68m² | 1.35m² |
| حجم الغربال السفلي | 1.35m² | 1.35m² | 2.04m² |
| نوع الإعصار الهيدروسيكلوني | 4" | 10" | 10" |
| عدد الأعاصير | 4 قطع | 1 قطعة | 2 قطعة |
| مضخة الطين | HYBZSB-15 (15kW) | HYBZSB-22 (22kW) | HYBZSB-55 (55kW) |
| قدرة المحرك | 1.2×2kW | 1.2×2kW | 1.94×2kW |
| القدرة الإجمالية | 17.5kW | 24.5kW | 59kW |
| الأبعاد الكلية | 2950×1700×2520mm | 3200×1700×2710mm | 3245×2226×2783mm |
| الوزن | 1969kg | 3193kg | 3738kg |
لماذا تختار نظام إعادة تدوير طين الحفر الأفقي الموجه (HDD) لدينا؟
- تصميم قوي ومثبت ميدانيًا تم تطويره خصيصًا لعمليات الحفر الأفقي الموجه (HDD) بدون حفر.
- تكوينات قابلة للتخصيص لتتناسب مع أسطول أجهزة الحفر ومتطلبات المشاريع المختلفة.
- سهولة التركيب والتشغيل مع توفير دعم فني وخدمات صيانة متميزة.
- التركيز على الموثوقية والتنقل والاستدامة لتلبية احتياجات المقاولين العصريين.
- حوّل سائل الحفر من تكلفة تشغيلية متكررة إلى مورد قابل لإعادة الاستخدام. وفر التكاليف، وقلل وقت التوقف، وحافظ على الموارد، وأنجز مشاريعك بكفاءة وربحية أعلى باستخدام نظام إعادة تدوير طين الحفر الأفقي الموجه (HDD) عالي الكفاءة.

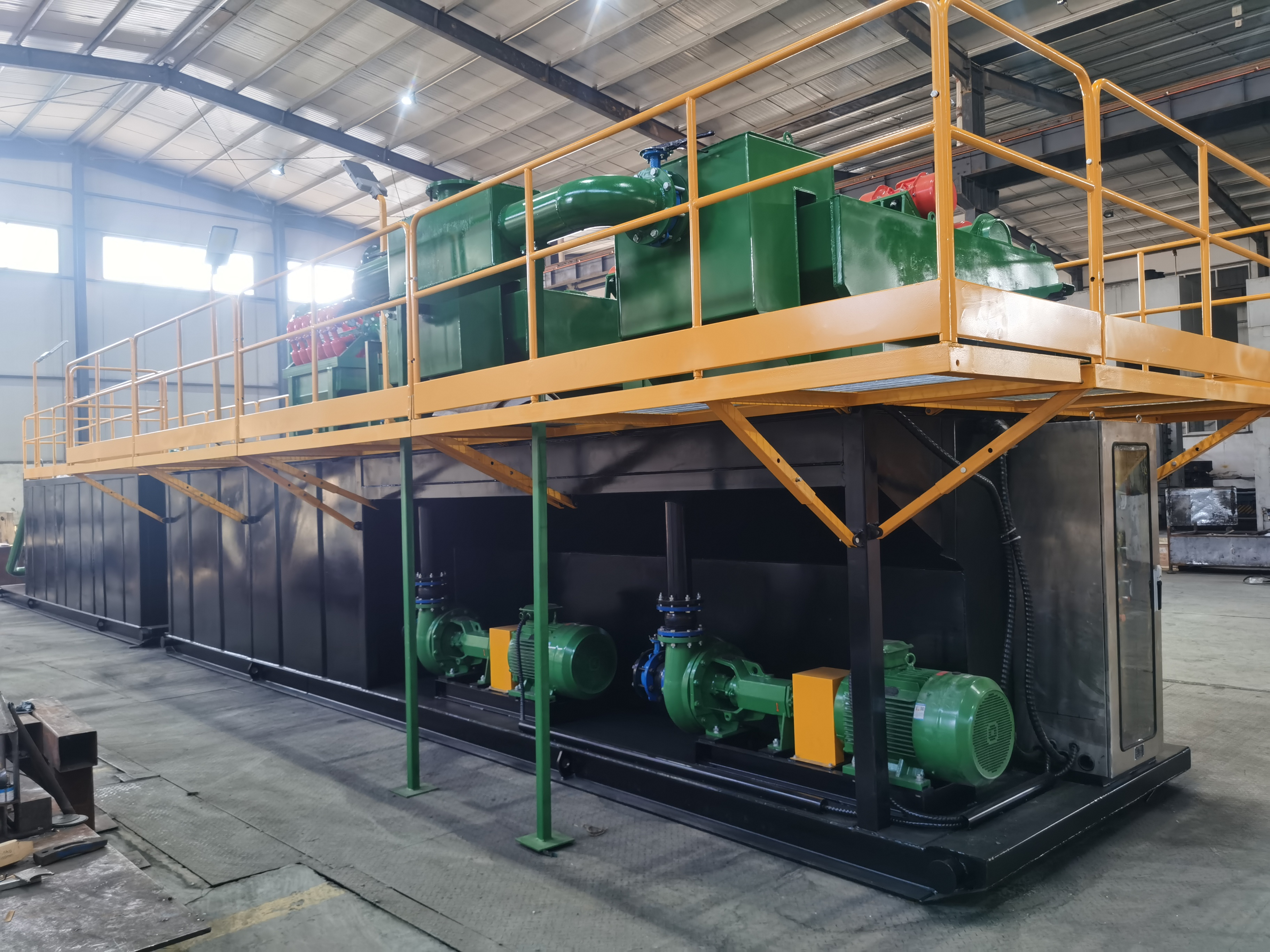

دراسات الحالة
موثوق به من قِبل المشغلين في الميدان
آراء العملاء من الميدان
الأسئلة الشائعة حول نظام إعادة تدوير طين الحفر الموجه أفقيًا (HDD)
كيف يعمل نظام إعادة تدوير طين الحفر الخاص بـ HDD على تحسين ربحية المشروع بشكل عام؟
تم تصميم النظام لتحويل سائل الحفر من تكلفة تشغيلية متكررة إلى مورد تشغيلي قابل لإعادة الاستخدام. ومن خلال التنظيف المستمر وإعادة تهيئة طين الحفر، يمكن للمقاولين تحقيق:
• خفض إجمالي التكاليف التشغيلية المتعلقة بالطين بنسبة 50–80٪؛
• تقليل كبير في استهلاك المياه العذبة والمواد الكيميائية؛
• خفض تكاليف النقل والتخلص من النفايات؛
• تقليل وقت التوقف غير المنتج (NPT) الناتج عن عدم استقرار خصائص الطين.
والنتيجة هي تحسين مباشر لهامش الربح وكفاءة عمليات الحفر في مشاريع HDD.
• خفض إجمالي التكاليف التشغيلية المتعلقة بالطين بنسبة 50–80٪؛
• تقليل كبير في استهلاك المياه العذبة والمواد الكيميائية؛
• خفض تكاليف النقل والتخلص من النفايات؛
• تقليل وقت التوقف غير المنتج (NPT) الناتج عن عدم استقرار خصائص الطين.
والنتيجة هي تحسين مباشر لهامش الربح وكفاءة عمليات الحفر في مشاريع HDD.
ما هي المخاطر التشغيلية التي يساعد النظام على التخلص منها في مشاريع الحفر الأفقي الموجه (HDD)؟
يعد تراكم المواد الصلبة غير المتحكم فيه وعدم استقرار خصائص سائل الحفر من الأسباب الرئيسية لانخفاض كفاءة الحفر. ويساعد نظام التحكم متعدد المراحل بالمواد الصلبة على تقليل المخاطر الرئيسية، بما في ذلك:
• عدم استقرار حفرة الحفر الناتج عن سوء جودة السائل؛
• التآكل المفرط للمضخات ورؤوس الحفر والأدوات داخل البئر؛
• الاستبدال المتكرر للطين ووقت التوقف التشغيلي؛
• عدم الامتثال البيئي الناتج عن تصريف النفايات.
ومن خلال تثبيت خصائص سائل الحفر في الوقت الفعلي، يضمن النظام تنفيذ عمليات HDD بشكل أكثر أمانًا واستقرارًا وقابلية للتنبؤ.
• عدم استقرار حفرة الحفر الناتج عن سوء جودة السائل؛
• التآكل المفرط للمضخات ورؤوس الحفر والأدوات داخل البئر؛
• الاستبدال المتكرر للطين ووقت التوقف التشغيلي؛
• عدم الامتثال البيئي الناتج عن تصريف النفايات.
ومن خلال تثبيت خصائص سائل الحفر في الوقت الفعلي، يضمن النظام تنفيذ عمليات HDD بشكل أكثر أمانًا واستقرارًا وقابلية للتنبؤ.
كيف يضمن النظام أداءً ثابتًا لسائل الحفر في مواقع العمل؟
يدمج النظام عملية متكاملة للتحكم بالمواد الصلبة وتهيئة سوائل الحفر، وتشمل:
• الفصل الأولي للمواد الخشنة باستخدام هزازات الطين عالية السعة؛
• إزالة المواد الصلبة الدقيقة باستخدام الهيدروسيكلونات (Desander وDesilter)؛
• جهاز طرد مركزي اختياري للتحكم في الجسيمات فائقة الدقة؛
• خزانات خلط متكاملة مزودة بمقلبات للحفاظ على تجانس خصائص السائل؛
• مراقبة تدفق وضغط النظام في الوقت الفعلي لضمان استقرار العملية.
ويضمن ذلك الحفاظ على جودة طين ثابتة حتى في ظل تغير الظروف الجيولوجية.
• الفصل الأولي للمواد الخشنة باستخدام هزازات الطين عالية السعة؛
• إزالة المواد الصلبة الدقيقة باستخدام الهيدروسيكلونات (Desander وDesilter)؛
• جهاز طرد مركزي اختياري للتحكم في الجسيمات فائقة الدقة؛
• خزانات خلط متكاملة مزودة بمقلبات للحفاظ على تجانس خصائص السائل؛
• مراقبة تدفق وضغط النظام في الوقت الفعلي لضمان استقرار العملية.
ويضمن ذلك الحفاظ على جودة طين ثابتة حتى في ظل تغير الظروف الجيولوجية.
هل النظام مناسب لمواقع HDD المعقدة أو محدودة المساحة؟
نعم. تم تصميم النظام خصيصًا لبيئات الحفر الأفقي الموجه الحديثة، بما في ذلك المواقع الحضرية والمناطق ذات الوصول المحدود. وتشمل مزايا التصميم الرئيسية:
• هيكل مدمج بوحدة انزلاقية أو مقطورة قابلة للنقل؛
• سرعة التركيب وإمكانية النقل وإعادة التشغيل؛
• تصميم مرن يتكيف مع مختلف ترتيبات أجهزة الحفر؛
• مساحة تركيب صغيرة دون التأثير على قدرة المعالجة.
وهو حل مثالي للمقاولين الذين يديرون مشاريع HDD متعددة للمسافات القصيرة والمتوسطة.
• هيكل مدمج بوحدة انزلاقية أو مقطورة قابلة للنقل؛
• سرعة التركيب وإمكانية النقل وإعادة التشغيل؛
• تصميم مرن يتكيف مع مختلف ترتيبات أجهزة الحفر؛
• مساحة تركيب صغيرة دون التأثير على قدرة المعالجة.
وهو حل مثالي للمقاولين الذين يديرون مشاريع HDD متعددة للمسافات القصيرة والمتوسطة.
ما مستوى الامتثال البيئي وفوائد الاستدامة التي يوفرها النظام؟
تم تصميم النظام لدعم متطلبات ESG الحديثة والمعايير البيئية في عمليات الحفر. وتشمل فوائد الاستدامة الرئيسية:
• تقليل كبير في حجم نفايات الحفر؛
• خفض استهلاك المياه الجوفية والمياه العذبة؛
• تقليل البصمة الكربونية الناتجة عن عمليات النقل والتخلص من النفايات؛
• تحسين الامتثال للوائح التخلص البيئي من النفايات.
ويساعد المقاولين على تلبية المعايير البيئية الأكثر صرامة مع خفض التكاليف التشغيلية.
• تقليل كبير في حجم نفايات الحفر؛
• خفض استهلاك المياه الجوفية والمياه العذبة؛
• تقليل البصمة الكربونية الناتجة عن عمليات النقل والتخلص من النفايات؛
• تحسين الامتثال للوائح التخلص البيئي من النفايات.
ويساعد المقاولين على تلبية المعايير البيئية الأكثر صرامة مع خفض التكاليف التشغيلية.
ما مدى سهولة دمج النظام مع أساطيل HDD الحالية وعمليات التشغيل القائمة؟
تم تصميم النظام للاندماج بسهولة مع عمليات HDD القياسية حول العالم، حيث يدعم:
• التوافق مع مضخات الطين وأنظمة الخلط التقليدية؛
• التوصيل المعياري مع خزانات الطين والقواديس الموجودة؛
• تكوينات قابلة للتوسع لمختلف أحجام أجهزة الحفر (200–1000+ GPM)؛
• إمكانية التركيب على الأنظمة الحالية دون الحاجة إلى إعادة تصميم كبيرة.
وهذا يسمح للمقاولين بترقية الأداء دون استبدال البنية التحتية الحالية لأجهزة الحفر.
• التوافق مع مضخات الطين وأنظمة الخلط التقليدية؛
• التوصيل المعياري مع خزانات الطين والقواديس الموجودة؛
• تكوينات قابلة للتوسع لمختلف أحجام أجهزة الحفر (200–1000+ GPM)؛
• إمكانية التركيب على الأنظمة الحالية دون الحاجة إلى إعادة تصميم كبيرة.
وهذا يسمح للمقاولين بترقية الأداء دون استبدال البنية التحتية الحالية لأجهزة الحفر.
بناء عمليات حفر أكثر كفاءة
سواء كنت تطور مشروع حفر جديداً أو تحسن نظام تحكم في المواد الصلبة موجوداً، تقدم Henyo Petro معدات مثبتة وخبرة هندسية وحلولاً متكاملة تساعد في تحسين كفاءة الحفر وتعظيم استعادة السوائل وتقليل النفايات.
